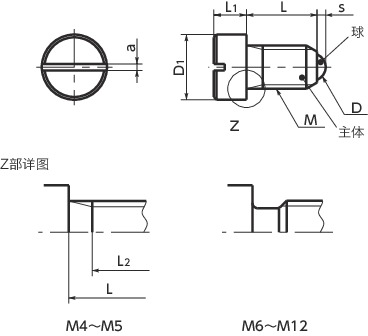

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | s | L | L1 | L2 | D | D1 | 适用的球型按钮 | 载荷（N） min./max. |
a | 质量 （g） |
防松件 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBSHS-4 | M4 | 0.7 | 0.8 | 6.5 | 3 | 5 | 2.5 | 6 | BB-5 | 8/14 | 0.6 | 2 | 无 | CAD | 请求报价 |
| PBSHS-5 | M5 | 0.8 | 0.9 | 8.5 | 4 | 6.7 | 3 | 8 | BB-5 | 8/14 | 0.8 | 5 | 无 | CAD | 请求报价 |
| PBSHS-6 | M6 | 1 | 1 | 9 | 5 | - | 3.5 | 10 | BB-6 | 11/18 | 1 | 8 | 无 | CAD | 请求报价 |
| PBSHS-8 | M8 | 1.25 | 1.5 | 11 | 5.5 | - | 4.5 | 13 | BB-8 | 18/31 | 1.2 | 10 | 无 | CAD | 请求报价 |
| PBSHS-10 | M10 | 1.5 | 2 | 14 | 6 | - | 6 | 16 | BB-10 | 24/45 | 1.5 | 15 | 无 | CAD | 请求报价 |
| PBSHS-12 | M12 | 1.75 | 2.5 | 15 | 7 | - | 8 | 18 | BB-12 | 26/49 | 2 | 20 | 无 | CAD | 请求报价 |
材质、表面处理
| PBSHS 不锈钢制 | |
|---|---|
| 主体 | SUS303 |
| 球 | SUS440C（硬度54-60HRC） |
| 弹簧 | SUS631J1 |
特点

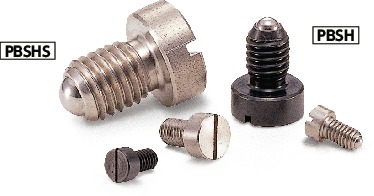

- 螺栓型球头柱塞。利用头部座面确定安装位置。
- 也生产尺寸、载荷、材质等特殊规格的产品。
