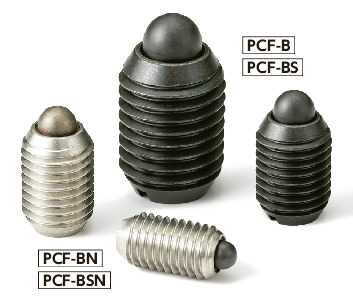

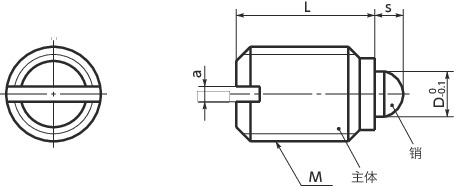

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | s | L | D | a | 适用的球型按钮 | 载荷（N） min./max. |
质量 （g） |
防松件 |
类型 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PCF-4-BN | M4 | 0.7 | 1.5 | 9 | 1.8 | 0.6 | BB-4 | 4.5/12.5 | 0.6 | 无 | 轻载 | CAD | 请求报价 |
| PCF-5-BN | M5 | 0.8 | 2 | 12 | 2.4 | 0.8 | BB-5 | 5/13 | 0.9 | 无 | 轻载 | CAD | 请求报价 |
| PCF-6-BN | M6 | 1 | 2 | 14 | 2.7 | 1 | BB-6 | 6/17 | 1.5 | 无 | 轻载 | CAD | 请求报价 |
| PCF-8-BN | M8 | 1.25 | 2 | 16 | 3.8 | 1.2 | BB-8 | 16/33 | 3.5 | 无 | 轻载 | CAD | 请求报价 |
| PCF-10-BN | M10 | 1.5 | 2.5 | 19 | 4.5 | 1.5 | BB-10 | 19/42 | 7 | 无 | 轻载 | CAD | 请求报价 |
| PCF-12-BN | M12 | 1.75 | 3.5 | 22 | 6 | 2 | BB-12 | 22/57 | 10 | 无 | 轻载 | CAD | 请求报价 |
| PCF-16-BN | M16 | 2 | 4.5 | 24 | 8.5 | 2 | BB-16 | 38/78 | 24 | 无 | 轻载 | CAD | 请求报价 |
| PCF-20-BN | M20 | 2.5 | 6.5 | 30 | 10 | 2.5 | BB-16 | 39/81 | 43 | 无 | 轻载 | CAD | 请求报价 |
| PCF-24-BN | M24 | 3 | 8 | 34 | 13 | 3 | BB-16 | 72/155 | 70 | 无 | 轻载 | CAD | 请求报价 |
| PCF-6-BSN | M6 | 1 | 2 | 14 | 2.7 | 1 | BB-6 | 11/25 | 1.5 | 无 | 重载 | CAD | 请求报价 |
| PCF-8-BSN | M8 | 1.25 | 2 | 16 | 3.8 | 1.2 | BB-8 | 23/59 | 3.5 | 无 | 重载 | CAD | 请求报价 |
| PCF-10-BSN | M10 | 1.5 | 2.5 | 19 | 4.5 | 1.5 | BB-10 | 20/54 | 7 | 无 | 重载 | CAD | 请求报价 |
| PCF-12-BSN | M12 | 1.75 | 3.5 | 22 | 6 | 2 | BB-12 | 38/96 | 10 | 无 | 重载 | CAD | 请求报价 |
| PCF-16-BSN | M16 | 2 | 4.5 | 24 | 8.5 | 2 | BB-16 | 50/100 | 24 | 无 | 重载 | CAD | 请求报价 |
| PCF-20-BSN | M20 | 2.5 | 6.5 | 30 | 10 | 2.5 | BB-16 | 52/133 | 43 | 无 | 重载 | CAD | 请求报价 |
| PCF-24-BSN | M24 | 3 | 8 | 34 | 13 | 3 | BB-16 | 91/223 | 70 | 无 | 重载 | CAD | 请求报价 |
材质、表面处理
| PCF-BN＊1 | PCF-BSN＊1 | |
|---|---|---|
| 主体 | SUS303 | SUS303 |
| 销 | SUS303 氮化处理 |
SUS303 氮化处理 |
| 弹簧 | SUS631J1 | SUS631J1 |
＊1： 为了与PCF-BPCF-BN区分，PCF-BSPCF-BSN的螺纹部刻有2条激光刻印线。
特点
- 钢制与不锈钢制分别有轻载型与重载型。
- 也生产尺寸、载荷、材质等特殊规格的产品。
- 可根据型号的末尾符号选择材质、载荷类型。
| 末尾符号 | 材质 | 载荷类型 |
|---|---|---|
| B | 钢 | 轻载 |
| BS | 钢 | 重载 |
| BN | 不锈钢 | 轻载 |
| BSN | 不锈钢 | 重载 |
使用例
用作安全阀。
