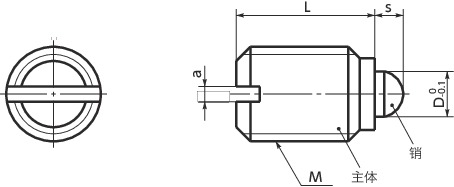

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | s | L | D | a | 适用的球型按钮 | 载荷（N） min./max. |
质量 （g） |
防松件 |
类型 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PCF-12-BN | M12 | 1.75 | 3.5 | 22 | 6 | 2 | BB-12 | 22/57 | 10 | 无 | 轻载 | CAD | 请求报价 |
材质、表面处理
| PCF-BN | PCF-BSN | |
|---|---|---|
| 主体 | SUS303 | SUS303 |
| 销 | SUS303 氮化处理 |
SUS303 氮化处理 |
| 弹簧 | SUS631J1 | SUS631J1 |

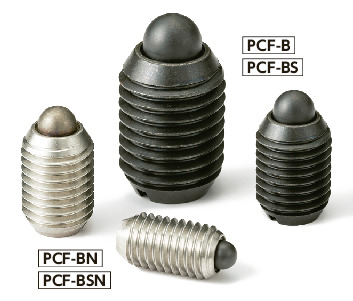

特点
- 钢制与不锈钢制分别有轻载型与重载型。
- 也生产尺寸，载荷，材质等特殊规格的产品。
- 可根据型号的末尾符号选择材质，载荷类型。
| 末尾符号 | 材质 | 载荷类型 |
|---|---|---|
| B | 钢 | 轻载 |
| BS | 钢 | 重载 |
| BN | 不锈钢 | 轻载 |
| BSN | 不锈钢 | 重载 |
使用例
用作安全阀。
