Nabeya Bi-tech

  • 柱塞

齿形块

Indent Block for use with Plunger

PIB

符号RoHS指令

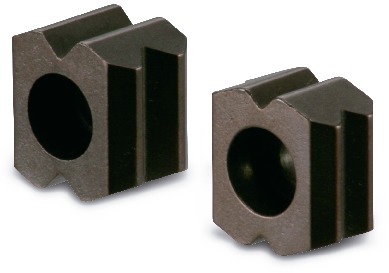

PIB齿形块

形状図

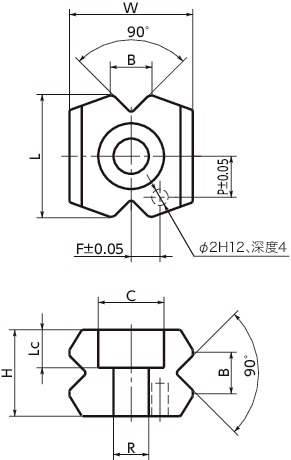

PIB齿形块寸法図

尺寸・CAD

单位 : mm

型号 L H W B P R C F Lc 质量
（g）		 CAD下载
PIB-8.5 15 8.5 15 3.4 5 4.3 8 3.5 4.6 9 -
PIB-10.5 15 10.5 15 4.5 5 4.3 8 3.5 4.6 11 -

材质、表面处理

PIB
主体 SUM22L
渗碳淬火

特点

  • 请用于需要耐磨损性和需要正确定位的支承侧。
  • 除球型柱塞外，也可用于销型柱塞。
  • 也适用于与安装面平行方向或垂直方向的定位。
  • 请使用内六角螺栓（M4）进行安装。

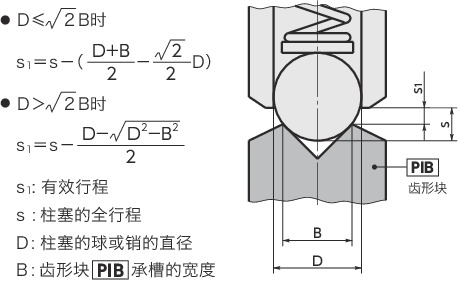

有效行程S1的计算公式

PIB齿形块


型号列表
