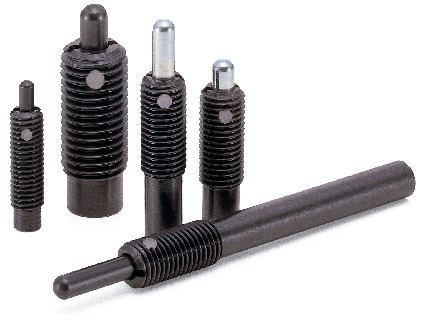

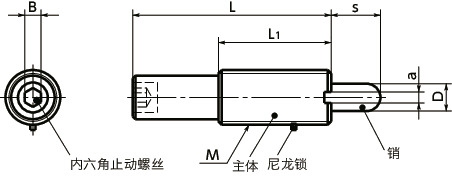

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | s | L | L1 | D | a | B | 适用的球型按钮 | 适用扳手 | 载荷（N） min./max. |
质量 （g） |
防松件 |
类型 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLP-16B-10-S | M16 | 2 | 10 | 50 | 35 | 8 | 2.5 | 5 | BB-12 | PPW-16 | 9.8/49 | 45 | 有 | 轻载 | CAD | 请求报价 |
| PLP-16-10-S | M16 | 2 | 10 | 60 | 35 | 8 | 2.5 | 5 | BB-12 | PPW-16 | 13/39 | 52 | 有 | 轻载 | CAD | 请求报价 |
| PLP-16-15-S | M16 | 2 | 15 | 60 | 35 | 8 | 2.5 | 5 | BB-12 | PPW-16 | 9.8/39 | 52 | 有 | 轻载 | CAD | 请求报价 |
| PLP-16-20-S | M16 | 2 | 20 | 60 | 35 | 8 | 2.5 | 5 | BB-12 | PPW-16 | 13/39 | 52 | 有 | 轻载 | CAD | 请求报价 |
| PLP-16-30-S | M16 | 2 | 30 | 125 | 35 | 8 | 2.5 | 5 | BB-12 | PPW-16 | 18/39 | 100 | 有 | 轻载 | CAD | 请求报价 |
| PLP-24-15-S | M24 | 3 | 15 | 60 | 45 | 10 | 3.5 | 10 | BB-16 | PPW-24 | 20/98 | 105 | 有 | 轻载 | CAD | 请求报价 |
| PLP-30-20-S | M30 | 3.5 | 20 | 70 | 45 | 15 | 3.5 | 14 | BB-16 | PPW-30 | 29/150 | 185 | 有 | 轻载 | CAD | 请求报价 |
| PLP-12-10-SS | M12 | 1.75 | 10 | 43 | 35 | 5.5 | 2.5 | 4 | BB-10 | PPW-12 | 6.9/39 | 21 | 有 | 重载 | CAD | 请求报价 |
| PLP-16B-10-SS | M16 | 2 | 10 | 50 | 35 | 8 | 2.5 | 5 | BB-12 | PPW-16 | 20/98 | 45 | 有 | 重载 | CAD | 请求报价 |
| PLP-16-10-SS | M16 | 2 | 10 | 60 | 35 | 8 | 2.5 | 5 | BB-12 | PPW-16 | 26/78 | 52 | 有 | 重载 | CAD | 请求报价 |
| PLP-16-15-SS | M16 | 2 | 15 | 60 | 35 | 8 | 2.5 | 5 | BB-12 | PPW-16 | 15/78 | 52 | 有 | 重载 | CAD | 请求报价 |
| PLP-16-20-SS | M16 | 2 | 20 | 85 | 35 | 8 | 2.5 | 5 | BB-12 | PPW-16 | 17/78 | 70 | 有 | 重载 | CAD | 请求报价 |
| PLP-16-30-SS | M16 | 2 | 30 | 125 | 35 | 8 | 2.5 | 5 | BB-12 | PPW-16 | 20/78 | 100 | 有 | 重载 | CAD | 请求报价 |
| PLP-24-15-SS | M24 | 3 | 15 | 60 | 45 | 10 | 3.5 | 10 | BB-16 | PPW-24 | 39/200 | 105 | 有 | 重载 | CAD | 请求报价 |
| PLP-30-20-SS | M30 | 3.5 | 20 | 70 | 45 | 15 | 3.5 | 14 | BB-16 | PPW-30 | 49/290 | 185 | 有 | 重载 | CAD | 请求报价 |
材质、表面处理
| PLP-S | PLP-SS | |
|---|---|---|
| 主体 | S45C 四氧化三铁保护膜（黑） |
S45C＊1 四氧化三铁保护膜（黑） |
| 内六角止动螺丝 | 钢 四氧化三铁保护膜（黑） |
钢 四氧化三铁保护膜（黑） |
| 销 | 钢 （硬度57-63HRC） 三价铬酸盐处理 |
钢 （硬度57-63HRC） 四氧化三铁保护膜（黑） |
| 弹簧 | SWPB | SWPB |
| 防松件 | 尼龙锁 | 尼龙锁 |
＊1： PLP-12-10-SS的主体材质为SCM435相当。
特点
- 用于油开关、脱模机与远程位置调节器等用途。
- 带防松尼龙锁。
-
PLP-S----轻载
PLP-SS----重载 - 也生产尺寸、载荷、材质等特殊规格的产品。
使用注意事项
安装、拆卸时，请使用柱塞扳手PPW，从销侧开始入手。如果使用内六角孔，则接合在主体上的内六角止动螺丝有可能脱落。

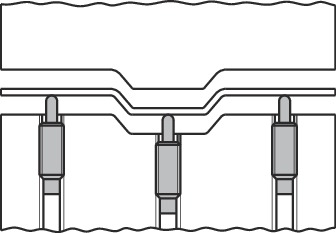

使用例
用于防止油粘附。
