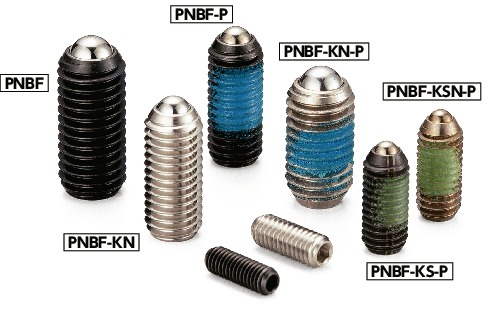

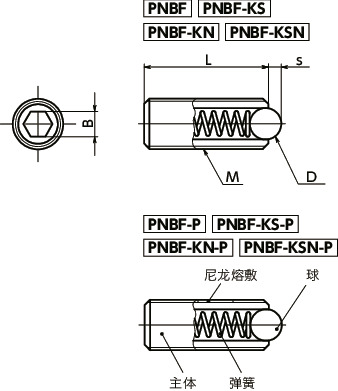

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | s | L | D | B | 适用的球型按钮 | 载荷（N） min./max. |
质量 （g） |
防松件 |
类型 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PNBF-3 | M3 | 0.5 | 0.4 | 8 | 1.5 | 1.5 | - | 3/4.5 | 0.3 | 无 | 轻载 | CAD | 请求报价 |
| PNBF-4 | M4 | 0.7 | 0.8 | 12 | 2.5 | 2 | BB-5 | 6/14.5 | 0.6 | 无 | 轻载 | CAD | 请求报价 |
| PNBF-5 | M5 | 0.8 | 0.9 | 14 | 3 | 2.5 | BB-5 | 8/14 | 0.9 | 无 | 轻载 | CAD | 请求报价 |
| PNBF-6 | M6 | 1 | 1 | 15 | 3.5 | 3 | BB-6 | 11/18 | 1.5 | 无 | 轻载 | CAD | 请求报价 |
| PNBF-8 | M8 | 1.25 | 1.5 | 18 | 4.5 | 4 | BB-8 | 18/31 | 3.5 | 无 | 轻载 | CAD | 请求报价 |
| PNBF-10 | M10 | 1.5 | 2 | 23 | 6 | 5 | BB-10 | 24/45 | 7 | 无 | 轻载 | CAD | 请求报价 |
| PNBF-12 | M12 | 1.75 | 2.5 | 26 | 8 | 6 | BB-12 | 26/49 | 10 | 无 | 轻载 | CAD | 请求报价 |
| PNBF-16 | M16 | 2 | 3.5 | 33 | 10 | 8 | BB-16 | 41/86 | 24 | 无 | 轻载 | CAD | 请求报价 |
| PNBF-20 | M20 | 2.5 | 4.5 | 43 | 12 | 10 | BB-16 | 56/111 | 43 | 无 | 轻载 | CAD | 请求报价 |
| PNBF-24 | M24 | 3 | 5.5 | 48 | 15 | 12 | BB-16 | 81/151 | 70 | 无 | 轻载 | CAD | 请求报价 |
| PNBF-4-KS | M4 | 0.7 | 0.8 | 12 | 2.5 | 2 | BB-5 | 12/18 | 0.6 | 无 | 重载 | CAD | 请求报价 |
| PNBF-5-KS | M5 | 0.8 | 0.9 | 14 | 3 | 2.5 | BB-5 | 15/22 | 0.9 | 无 | 重载 | CAD | 请求报价 |
| PNBF-6-KS | M6 | 1 | 1 | 15 | 3.5 | 3 | BB-6 | 19/28 | 1.5 | 无 | 重载 | CAD | 请求报价 |
| PNBF-8-KS | M8 | 1.25 | 1.5 | 18 | 4.5 | 4 | BB-8 | 36/62 | 3.5 | 无 | 重载 | CAD | 请求报价 |
| PNBF-10-KS | M10 | 1.5 | 2 | 23 | 6 | 5 | BB-10 | 57/104 | 7 | 无 | 重载 | CAD | 请求报价 |
| PNBF-12-KS | M12 | 1.75 | 2.5 | 26 | 8 | 6 | BB-12 | 61/110 | 10 | 无 | 重载 | CAD | 请求报价 |
| PNBF-16-KS | M16 | 2 | 3.5 | 33 | 10 | 8 | BB-16 | 68/142 | 24 | 无 | 重载 | CAD | 请求报价 |
| PNBF-20-KS | M20 | 2.5 | 4.5 | 43 | 12 | 10 | BB-16 | 84/166 | 43 | 无 | 重载 | CAD | 请求报价 |
| PNBF-24-KS | M24 | 3 | 5.5 | 48 | 15 | 12 | BB-16 | 127/237 | 70 | 无 | 重载 | CAD | 请求报价 |
| PNBF-3-P | M3 | 0.5 | 0.4 | 8 | 1.5 | 1.5 | - | 3/4.5 | 0.3 | 有 | 轻载 | CAD | 请求报价 |
| PNBF-4-P | M4 | 0.7 | 0.8 | 12 | 2.5 | 2 | BB-5 | 6/14.5 | 0.6 | 有 | 轻载 | CAD | 请求报价 |
| PNBF-5-P | M5 | 0.8 | 0.9 | 14 | 3 | 2.5 | BB-5 | 8/14 | 0.9 | 有 | 轻载 | CAD | 请求报价 |
| PNBF-6-P | M6 | 1 | 1 | 15 | 3.5 | 3 | BB-6 | 11/18 | 1.5 | 有 | 轻载 | CAD | 请求报价 |
| PNBF-8-P | M8 | 1.25 | 1.5 | 18 | 4.5 | 4 | BB-8 | 18/31 | 3.5 | 有 | 轻载 | CAD | 请求报价 |
| PNBF-10-P | M10 | 1.5 | 2 | 23 | 6 | 5 | BB-10 | 24/45 | 7 | 有 | 轻载 | CAD | 请求报价 |
| PNBF-12-P | M12 | 1.75 | 2.5 | 26 | 8 | 6 | BB-12 | 26/49 | 10 | 有 | 轻载 | CAD | 请求报价 |
| PNBF-16-P | M16 | 2 | 3.5 | 33 | 10 | 8 | BB-16 | 41/86 | 24 | 有 | 轻载 | CAD | 请求报价 |
| PNBF-4-KS-P | M4 | 0.7 | 0.8 | 12 | 2.5 | 2 | BB-5 | 12/18 | 0.6 | 有 | 重载 | CAD | 请求报价 |
| PNBF-5-KS-P | M5 | 0.8 | 0.9 | 14 | 3 | 2.5 | BB-5 | 15/22 | 0.9 | 有 | 重载 | CAD | 请求报价 |
| PNBF-6-KS-P | M6 | 1 | 1 | 15 | 3.5 | 3 | BB-6 | 19/28 | 1.5 | 有 | 重载 | CAD | 请求报价 |
| PNBF-8-KS-P | M8 | 1.25 | 1.5 | 18 | 4.5 | 4 | BB-8 | 36/62 | 3.5 | 有 | 重载 | CAD | 请求报价 |
| PNBF-10-KS-P | M10 | 1.5 | 2 | 23 | 6 | 5 | BB-10 | 57/104 | 7 | 有 | 重载 | CAD | 请求报价 |
| PNBF-12-KS-P | M12 | 1.75 | 2.5 | 26 | 8 | 6 | BB-12 | 61/110 | 10 | 有 | 重载 | CAD | 请求报价 |
| PNBF-16-KS-P | M16 | 2 | 3.5 | 33 | 10 | 8 | BB-16 | 68/142 | 24 | 有 | 重载 | CAD | 请求报价 |
材质、表面处理
| PNBF/PNBF-KS＊1 | PNBF-P | PNBF-KS-P | |
|---|---|---|---|
| 主体 | SUM22L 四氧化三铁保护膜（黑） |
SUM22L 四氧化三铁保护膜（黑） |
SUM22L 四氧化三铁保护膜（黑） |
| 球 | SUJ2、淬火 | SUJ2、淬火 | SUJ2、淬火 |
| 弹簧 | 相当于SUS631 | 相当于SUS631 | 相当于SUS631 |
| 防松件 | - | 尼龙熔敷（蓝） | 尼龙熔敷（绿） |
＊1： 为了与PNBFPNBF-KN区分，PNBF-KSPNBF-KSN的螺纹部刻有2条激光刻印线。
特点
- 钢制与不锈钢制分别有轻载型与重载型。
- 可根据型号的末尾符号选择材质、载荷类型、防松件的有无。
| 末尾符号 | 材质 | 载荷类型 | 防松件 |
|---|---|---|---|
| 无符号 | 钢 | 轻载 | 无 |
| P | 钢 | 轻载 | 有 |
| KS | 钢 | 重载 | 无 |
| KS-P | 钢 | 重载 | 有 |
| KN | 不锈钢 | 轻载 | 无 |
| KN-P | 不锈钢 | 轻载 | 有 |
| KSN | 不锈钢 | 重载 | 无 |
| KSN-P | 不锈钢 | 重载 | 有 |
