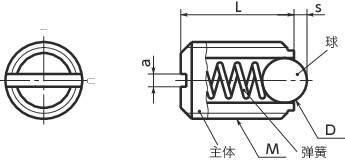

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | s | L | D | a | 适用的球型按钮 | 载荷（N） min./max. |
质量 （g） |
防松件 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PPP-6-N | M6 | 1 | 1 | 14 | 3.5 | 1 | BB-6 | 12/17 | 0.4 | 无 | CAD | 请求报价 |
| PPP-8-N | M8 | 1.25 | 1.5 | 16 | 5 | 1.2 | BB-10 | 20/35 | 1.1 | 无 | CAD | 请求报价 |
| PPP-10-N | M10 | 1.5 | 2 | 19 | 6 | 1.5 | BB-10 | 25/45 | 3 | 无 | CAD | 请求报价 |
材质、表面处理
| PPP-N | |
|---|---|
| 主体 | 聚缩醛、蓝 |
| 球 | SUS440 |
| 弹簧 | SUS631J1 |
特点

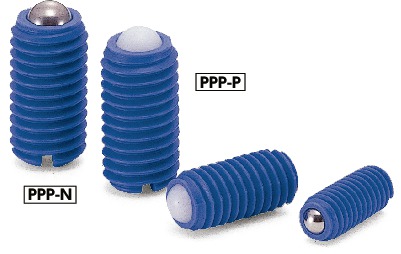

- 主体为塑料制。具有电绝缘性。
- PPP-P使用塑料球。不会损伤工件。
- 可使用温度：-30℃～50℃
使用例
用作限位开关。
