Nabeya Bi-tech

  • 柱塞

PPRL-6-KU

压配销柱塞

Press-Fit Pin Plunger

安全注意事项

符号RoHS指令

PPRL-KU压配销柱塞

一看就会的产品使用要领解说

短片示例为PSP（PSP）。本产品也可进行同样的操作。

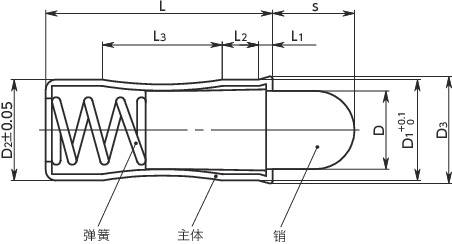

形状図

PPRL-KU压配销柱塞寸法図

单位 : mm

型号 s L L1 L2 D D1 D2 L3 D3 适用的球型按钮 载荷（N）
min./max.		 质量
（g）		 防松件
 CAD下载 请求报价
PPRL-6-KU 5.5 15 1 2.3 4.8 6 6 8.2 6.5 BB-10 6.1/12 1.1 无 CAD 请求报价

材质、表面处理

PPRL-KU
主体 相当于SUS305
销 聚缩醛（白）
弹簧 相当于SUS631

特点

  • 压入型销柱塞。

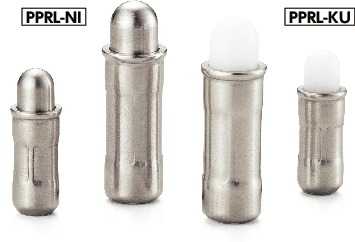

  • PPRL-NI----全不锈钢制。耐腐蚀性优良。
    PPRL-KU----使用塑料销。不会损伤工件。
  • 安装孔的推荐尺寸公差为H7。

相关产品

支承侧请使用耐磨损性优良的球形按钮BB。
