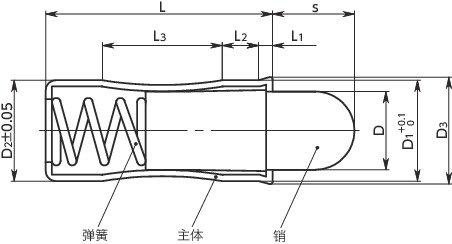

形状図
尺寸・CAD
单位 : mm
| 型号 | s | L | L1 | L2 | D | D1 | D2 | L3 | D3 | 适用的球型按钮 | 载荷（N） min./max. |
质量 （g） |
防松件 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PPRL-4-NI | 2.7 | 10.7 | 0.9 | 1.8 | 2.8 | 4 | 4 | 5.6 | 4.6 | BB-5 | 3/8.2 | 0.6 | 无 | CAD | 请求报价 |
| PPRL-5-NI | 4 | 12 | 0.9 | 2.1 | 3.8 | 5 | 5 | 6 | 5.6 | BB-8 | 3.3/9 | 1.2 | 无 | CAD | 请求报价 |
| PPRL-6-NI | 5.5 | 15 | 1 | 2.3 | 4.8 | 6 | 6 | 8.2 | 6.5 | BB-10 | 6.1/12 | 2 | 无 | CAD | 请求报价 |
| PPRL-8-NI | 6.5 | 18 | 1.1 | 2.9 | 6.2 | 8 | 8 | 9.5 | 8.5 | BB-12 | 10.7/17 | 4 | 无 | CAD | 请求报价 |
| PPRL-10-NI | 8 | 26 | 1.5 | 3.5 | 8 | 10 | 10 | 15 | 11 | BB-12 | 16.2/29 | 9 | 无 | CAD | 请求报价 |
材质、表面处理
| PPRL-NI | |
|---|---|
| 主体 | 相当于SUS305 |
| 销 | 相当于SUS303 |
| 弹簧 | 相当于SUS631 |

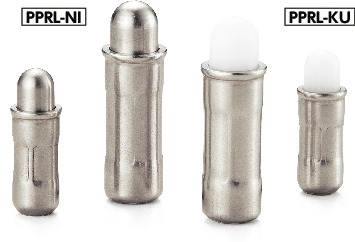

特点
- 压入型销柱塞。
-
PPRL-NI----全不锈钢制。耐腐蚀性优良。
PPRL-KU----使用塑料销。不会损伤工件。 - 安装孔的推荐尺寸公差为H7。
