形状図
尺寸・CAD
单位 : mm
| 型号 | D1 | D2 | D3 | L | L1 | s | D | 适用的球型按钮 BB |
载荷（N） min./max. |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PPRSC-4-KU | 4 | 4.6 | 4 | 5 | 1 | 0.8 | 3 | BB-5 | 3/6.5 | 0.2 | CAD | 请求报价 |
| PPRSC-5-KU | 5 | 5.6 | 5 | 6 | 1 | 1 | 4 | BB-6 | 6/9.4 | 0.5 | CAD | 请求报价 |
| PPRSC-6-KU | 6 | 6.5 | 6 | 7 | 1 | 1.6 | 5 | BB-10 | 6.2/12.6 | 1 | CAD | 请求报价 |
| PPRSC-8-KU | 8 | 8.5 | 8 | 9 | 1 | 1.9 | 6.5 | BB-10 | 10/20.4 | 1.5 | CAD | 请求报价 |
| PPRSC-10-KU | 10 | 11 | 10 | 13.5 | 1.5 | 2.4 | 8 | BB-12 | 11.9/22.3 | 3 | CAD | 请求报价 |
材质、表面处理
| PPRSC-KU | |
|---|---|
| 主体 | 聚缩醛（黑） |
| 球 | SUS440C （硬度54-60HRC） |
| 弹簧 | 相当于SUS631 |
特点

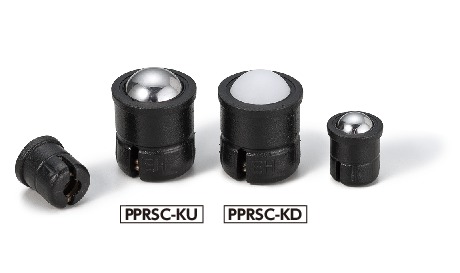

- 压入型销柱塞。
- 主体配置的开槽提高了挠度，可在公差较大的孔上安装。
- PPRSC-KU PPRSC-KD的可使用温度：-30℃～50℃
安装孔尺寸
