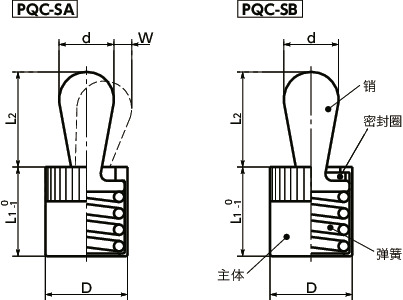

形状図
尺寸・CAD
单位 : mm
| 型号 | L1 | L2 | d | D | D1 | h | W | 载荷（N） | 类型 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PQC-8-50-SB | 14 | 13 | 8 | 12 | 12 | 14 | 2.6 | 50 | 轻载 | 7 | CAD | 请求报价 |
| PQC-8-100-SB | 14 | 13 | 8 | 12 | 12 | 14 | 2.6 | 100 | 中载 | 7 | CAD | 请求报价 |
| PQC-8-200-SB | 14 | 13 | 8 | 12 | 12 | 14 | 2.6 | 150 | 重载 | 7 | CAD | 请求报价 |
材质、表面处理
| PQC-SA | PQC-SB | |
|---|---|---|
| 主体 | 铝（银） | 铝（银） |
| 销 | SUM22L 三价铬酸盐处理 |
SUM22L 三价铬酸盐处理 |
| 密封圈 | - | NBR |
特点

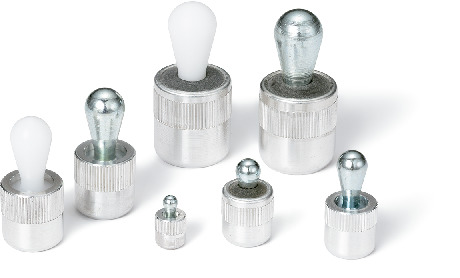

- 敲入型快接销柱塞。
- 单触操作即可进行工件定位与固定。
- PQC-SB带密封圈，因此脏物或灰尘不易进入内部。
-

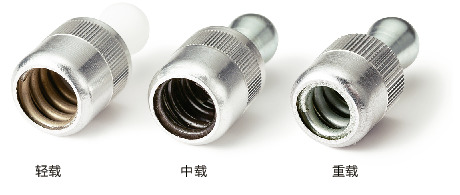

可在相同尺寸的商品中选择载荷。为了区分载荷弹簧涂有颜色。
轻载----浅褐色
中载----黑色
重载----银色
- 可根据型号的末尾符号选择销材质、密封圈的有无。
| 末尾符号 | 销材质 | 密封圈 |
|---|---|---|
| SA | 钢 | 无 |
| SB | 钢 | 有 |
使用注意事项
建议每循环5,000次，各向内部涂抹润滑脂一次。在润滑脂干燥的状态下使用时，可能导致性能下降或引发故障。PQC-SAPQC-KA----可从上部、底部涂抹润滑脂。
PQC-SBPQC-KB----仅可从底部涂抹润滑脂。

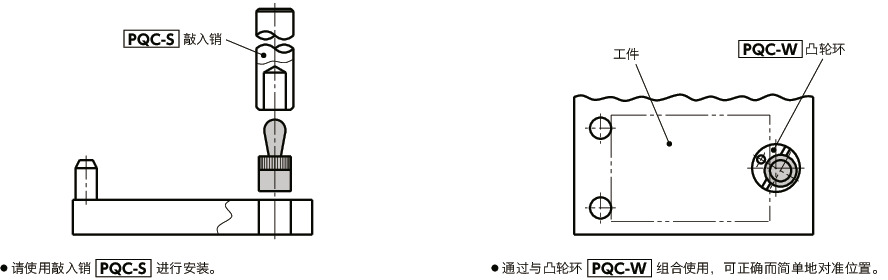

安装方法

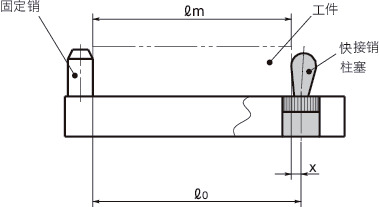

请将快接销柱塞安装到ℓ0（＝ℓm＋x）位置。另外，x尺寸因工件厚度而异。工件厚度与x尺寸之间的关系如x尺寸表所示。
ℓ0：固定销端面与快接销柱塞安装孔中心之间的距离
ℓm：工件尺寸
x：工件端面与快接销柱塞安装孔中心之间的距离
X尺寸
| 型号 | 工件的厚度 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12以上 | |
| PQC-3-SA | 0.8 | 0.9 | 0.9 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| PQC-5-SA | 1.3 | 1.4 | 1.4 | 1.5 | 1.6 | 1.6 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 |
| PQC-6-SA | 1.4 | 1.5 | 1.5 | 1.6 | 1.7 | 1.8 | 1.9 | 2 | 2 | 2 | 2 | 2 | ||||
| PQC-8-SA | 2.1 | 2.2 | 2.3 | 2.5 | 2.6 | 2.7 | 2.7 | 2.7 | ||||||||
| PQC-10-SA | 2.7 | 2.8 | 2.9 | 3.1 | 3.2 | 3.3 | 3.4 | |||||||||
| PQC-3-SB | 0.8 | 0.9 | 0.9 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| PQC-5-SB | 1.4 | 1.5 | 1.5 | 1.6 | 1.6 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 |
| PQC-6-SB | 1.4 | 1.5 | 1.6 | 1.6 | 1.7 | 1.8 | 1.9 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| PQC-8-SB | 2.1 | 2.2 | 2.3 | 2.5 | 2.6 | 2.7 | 2.7 | 2.7 | 2.7 | |||||||
| PQC-10-SB | 2.8 | 2.9 | 3 | 3.2 | 3.3 | 3.4 | 3.4 | |||||||||
安装孔尺寸
