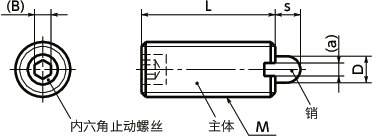

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | s | L | D | a | B | 适用的球型按钮 | 适用扳手 | 载荷（N） min./max. |
质量 （g） |
防松件 |
类型 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PSF-3 | M3 | 0.5 | 1 | 12 | 1 | 0.4 | 0.7 | BB-4 | - | 2/4 | 0.4 | 无 | 轻载 | CAD | 请求报价 |
| PSF-4 | M4 | 0.7 | 1.5 | 15 | 1.5 | 0.6 | 1.3 | BB-4 | - | 4.5/16 | 0.8 | 无 | 轻载 | CAD | 请求报价 |
| PSF-5 | M5 | 0.8 | 2.3 | 18 | 2.4 | 1.2 | 1.5 | BB-5 | PPW-5 | 6/19 | 1.3 | 无 | 轻载 | CAD | 请求报价 |
| PSF-6 | M6 | 1 | 2.5 | 20 | 2.7 | 1.3 | 2 | BB-6 | PPW-6 | 6/19 | 2.5 | 无 | 轻载 | CAD | 请求报价 |
| PSF-8 | M8 | 1.25 | 3 | 22 | 3.5 | 1.5 | 2.5 | BB-8 | PPW-8 | 10/39 | 6 | 无 | 轻载 | CAD | 请求报价 |
| PSF-10 | M10 | 1.5 | 3 | 22 | 4 | 1.5 | 3 | BB-8 | PPW-10 | 10/39 | 9 | 无 | 轻载 | CAD | 请求报价 |
| PSF-12 | M12 | 1.75 | 4 | 28 | 6 | 2.7 | 4 | BB-12 | PPW-12 | 12/53 | 16 | 无 | 轻载 | CAD | 请求报价 |
| PSF-16 | M16 | 2 | 5 | 32 | 7.5 | 3.2 | 5 | BB-12 | PPW-16 | 45/100 | 35 | 无 | 轻载 | CAD | 请求报价 |
| PSF-20 | M20 | 2.5 | 7 | 40 | 10 | 3.7 | 6 | BB-16 | PPW-24 | 52/125 | 66 | 无 | 轻载 | CAD | 请求报价 |
| PSF-24 | M24 | 3 | 10 | 52 | 12 | 3.7 | 8 | BB-16 | PPW-24 | 70/170 | 120 | 无 | 轻载 | CAD | 请求报价 |
| PSF-5-SS | M5 | 0.8 | 2.3 | 18 | 2.4 | 1.2 | 1.5 | BB-5 | PPW-5 | 11/40 | 1.3 | 无 | 重载 | CAD | 请求报价 |
| PSF-6-SS | M6 | 1 | 2.5 | 20 | 2.7 | 1.3 | 2 | BB-6 | PPW-6 | 15/43 | 2.5 | 无 | 重载 | CAD | 请求报价 |
| PSF-8-SS | M8 | 1.25 | 3 | 22 | 3.5 | 1.5 | 2.5 | BB-8 | PPW-8 | 20/75 | 6 | 无 | 重载 | CAD | 请求报价 |
| PSF-10-SS | M10 | 1.5 | 3 | 22 | 4 | 1.5 | 3 | BB-8 | PPW-10 | 20/75 | 9 | 无 | 重载 | CAD | 请求报价 |
| PSF-12-SS | M12 | 1.75 | 4 | 28 | 6 | 2.7 | 4 | BB-12 | PPW-12 | 45/120 | 16 | 无 | 重载 | CAD | 请求报价 |
| PSF-16-SS | M16 | 2 | 5 | 32 | 7.5 | 3.2 | 5 | BB-12 | PPW-16 | 64/160 | 35 | 无 | 重载 | CAD | 请求报价 |
| PSF-20-SS | M20 | 2.5 | 7 | 40 | 10 | 3.7 | 6 | BB-16 | PPW-24 | 75/195 | 66 | 无 | 重载 | CAD | 请求报价 |
| PSF-24-SS | M24 | 3 | 10 | 52 | 12 | 3.7 | 8 | BB-16 | PPW-24 | 75/245 | 120 | 无 | 重载 | CAD | 请求报价 |
材质、表面处理
| PSF＊1 | PSF-SS＊1 | |
|---|---|---|
| 主体 | SUM22L 四氧化三铁保护膜（黑） |
SUM22L 四氧化三铁保护膜（黑） |
| 内六角 止动螺丝 |
SUM22L 四氧化三铁保护膜（黑） |
SUM22L 四氧化三铁保护膜（黑） |
| 销 | SUM22L、淬火 四氧化三铁保护膜（黑） |
SUM22L、淬火 四氧化三铁保护膜（黑） |
| 弹簧 | SUS631J1 | SUS631J1 |
＊1： 为了与PSF区分，PSF-SS的螺纹部刻有2条激光刻印线。

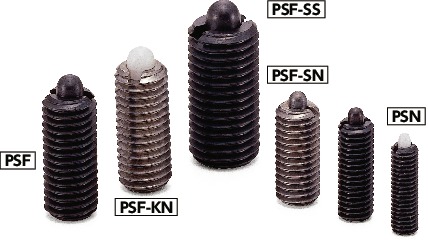

特点
- 钢制与不锈钢制分别有塑料销型。
- 可根据产品符号选择主体材质、销材质、载荷类型。
| 产品符号 | 主体材质 | 销材质 | 载荷类型 |
|---|---|---|---|
| PSF | 钢 | 钢 | 轻载 |
| PSF-SS | 钢 | 钢 | 重载 |
| PSF-SN | 不锈钢 | 不锈钢 | 轻载 |
| PSN | 钢 | 塑料 | 轻载 |
| PSF-KN | 不锈钢 | 塑料 | 轻载 |
使用注意事项
用粘结剂固定使用柱塞时，安装、拆卸建议使用柱塞扳手PPW，从销侧开始入手。如果使用内六角孔，则接合在主体上的内六角止动螺丝有可能脱落。
