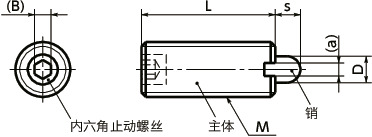

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | s | L | D | a | B | 适用的球型按钮 | 适用扳手 | 载荷（N） min./max. |
质量 （g） |
防松件 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PSF-3-SN | M3 | 0.5 | 1 | 12 | 1 | 0.4 | 0.7 | BB-4 | - | 2/4 | 0.9 | 无 | CAD | 请求报价 |
| PSF-4-SN | M4 | 0.7 | 1.5 | 15 | 1.5 | 0.6 | 1.3 | BB-4 | - | 4.5/16 | 1.0 | 无 | CAD | 请求报价 |
| PSF-5-SN | M5 | 0.8 | 2.3 | 18 | 2.4 | 1.2 | 1.5 | BB-5 | PPW-5 | 6/19 | 1.3 | 无 | CAD | 请求报价 |
| PSF-6-SN | M6 | 1 | 2.5 | 20 | 2.7 | 1.3 | 2 | BB-6 | PPW-6 | 6/19 | 2.5 | 无 | CAD | 请求报价 |
| PSF-8-SN | M8 | 1.25 | 3 | 22 | 3.5 | 1.5 | 2.5 | BB-8 | PPW-8 | 10/39 | 6 | 无 | CAD | 请求报价 |
| PSF-10-SN | M10 | 1.5 | 3 | 22 | 4 | 1.5 | 3 | BB-8 | PPW-10 | 10/39 | 9 | 无 | CAD | 请求报价 |
| PSF-12-SN | M12 | 1.75 | 4 | 28 | 6 | 2.7 | 4 | BB-12 | PPW-12 | 12/53 | 16 | 无 | CAD | 请求报价 |
| PSF-16-SN | M16 | 2 | 5 | 32 | 7.5 | 3.2 | 5 | BB-12 | PPW-16 | 45/100 | 35 | 无 | CAD | 请求报价 |
| PSF-20-SN | M20 | 2.5 | 7 | 40 | 10 | 3.7 | 6 | BB-16 | PPW-24 | 52/125 | 70 | 无 | CAD | 请求报价 |
材质、表面处理
| PSF-SN | |
|---|---|
| 主体 | SUS303 |
| 内六角 止动螺丝 |
SUS303 |
| 销 | SUS303 氮化处理 |
| 弹簧 | SUS631J1 |
特点
- 钢制与不锈钢制分别有塑料销型。
- 可根据产品符号选择主体材质、销材质、载荷类型。

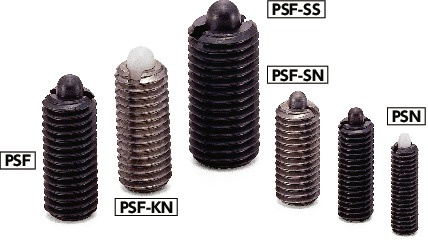

| 产品符号 | 主体材质 | 销材质 | 载荷类型 |
|---|---|---|---|
| PSF | 钢 | 钢 | 轻载 |
| PSF-SS | 钢 | 钢 | 重载 |
| PSF-SN | 不锈钢 | 不锈钢 | 轻载 |
| PSN | 钢 | 塑料 | 轻载 |
| PSF-KN | 不锈钢 | 塑料 | 轻载 |
使用注意事项
用粘结剂固定使用柱塞时，安装、拆卸建议使用柱塞扳手PPW，从销侧开始入手。如果使用内六角孔，则接合在主体上的内六角止动螺丝有可能脱落。
