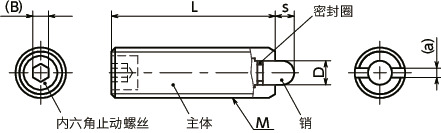

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | s | L | D | a | B | 适用的球型按钮 | 适用扳手 | 载荷（N） min./max. |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PSF-8-SN-S | M8 | 1.25 | 3 | 26 | 3.8 | 1.5 | 2.5 | BB-8 | PPW-10 | 9/24 | 7 | CAD | 请求报价 |
| PSF-10-SN-S | M10 | 1.5 | 3.5 | 28 | 4 | 1.5 | 3 | BB-8 | PPW-10 | 15/30 | 12 | CAD | 请求报价 |
| PSF-12-SN-S | M12 | 1.75 | 4 | 35 | 6 | 2.7 | 4 | BB-12 | PPW-12 | 24/50 | 21 | CAD | 请求报价 |
| PSF-16-SN-S | M16 | 2 | 5 | 40 | 7.5 | 3.2 | 5 | BB-12 | PPW-16 | 36/58 | 44 | CAD | 请求报价 |
材质、表面处理
| PSF-SN-S | |
|---|---|
| 主体 | SUS303 |
| 销 | SUS303 |
| 弹簧 | SUS303 |
| 密封圈 | NBR |
特点

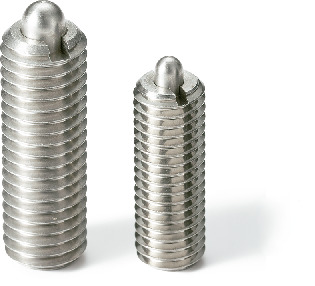

- 不锈钢制的销型柱塞。
- 带密封圈，因此脏物或灰尘不易进入内部。
使用注意事项
用粘结剂固定使用柱塞时，安装、拆卸建议使用柱塞扳手PPW，从销侧开始入手。如果使用内六角孔，则接合在主体上的内六角止动螺丝有可能脱落。
