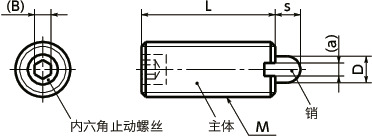

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | s | L | D | a | B | 适用的球型按钮 | 适用扳手 | 载荷（N） min./max. |
质量 （g） |
防松件 |
类型 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PSF-16 | M16 | 2 | 5 | 32 | 7.5 | 3.2 | 5 | BB-12 | PPW-16 | 45/100 | 35 | 无 | 轻载 | CAD | 请求报价 |
材质、表面处理
| PSF | PSF-SS | |
|---|---|---|
| 主体 | SUM22L 四氧化三铁保护膜（黑） |
SUM22L 四氧化三铁保护膜（黑） |
| 内六角 止动螺丝 |
SUM22L 四氧化三铁保护膜（黑） |
SUM22L 四氧化三铁保护膜（黑） |
| 销 | SUM22L，淬火 四氧化三铁保护膜（黑） |
SUM22L，淬火 四氧化三铁保护膜（黑） |
| 弹簧 | SUS631J1 | SUS631J1 |
特点
- 钢制与不锈钢制分别有塑料销型。
- 可根据产品符号选择主体材质，销材质，载荷类型。
| 产品符号 | 主体材质 | 销材质 | 载荷类型 |
|---|---|---|---|
| PSF | 钢 | 钢 | 轻载 |
| PSF-SS | 钢 | 钢 | 重载 |
| PSF-SN | 不锈钢 | 不锈钢 | 轻载 |
| PSN | 钢 | 塑料 | 轻载 |
| PSF-KN | 不锈钢 | 塑料 | 轻载 |
使用注意事项
用粘结剂固定使用柱塞时，安装，拆卸建议使用柱塞扳手PPW，从销侧开始入手。如果使用内六角孔，则接合在主体上的内六角止动螺丝有可能脱落。
