Nabeya Bi-tech

  • 柱塞

短行程柱塞

Spring Plungers

PSP

安全注意事项

符号RoHS指令

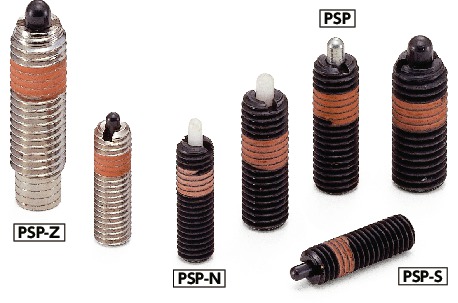

PSP短行程柱塞

一看就会的产品使用要领解说


形状図

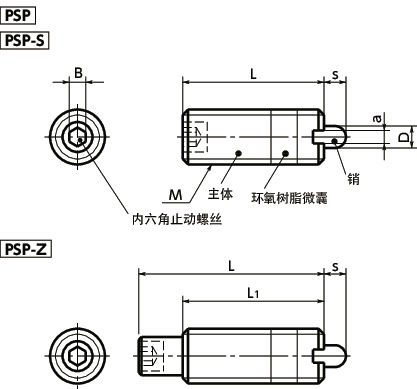

PSP短行程柱塞寸法図

＊1：　PSP-3PSP-4BPSP-4请使用一字螺丝刀。

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
M8
M10
M12
L
所有
10
15
24
13
20
27
25
30
12
35
43
类型
所有
轻载
重载
超重载

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 s L L1 D a B 适用的球型按钮 适用扳手＊1 载荷（N）
min./max.		 质量
（g）		 防松件
 类型 CAD下载 请求报价
PSP-3-1.5 M3 0.5 1.5 10 - 1.1 0.5 0.9 BB-4 - 0.49/1 0.3 无 轻载 CAD 请求报价
PSP-3-3 M3 0.5 3 15 - 1.1 0.5 0.9 BB-4 - 0.29/1 0.6 无 轻载 CAD 请求报价
PSP-4-2 M4 0.7 2 15 - 1.6 0.7 1.3 BB-4 - 1/2 0.7 无 轻载 CAD 请求报价
PSP-4-4 M4 0.7 4 24 - 1.6 0.7 1.3 BB-4 - 0.59/2 1.6 无 轻载 CAD 请求报价
PSP-5B-3 M5 0.8 3 13 - 2 1.2 1.5 BB-5 PPW-5 1/7.8 1.2 有 轻载 CAD 请求报价
PSP-5-3 M5 0.8 3 20 - 2 1.2 1.5 BB-5 PPW-5 2/9.8 2 有 轻载 CAD 请求报价
PSP-5-5 M5 0.8 5 27 - 2 1.2 1.5 BB-5 PPW-5 2/9.8 3 有 轻载 CAD 请求报价
PSP-6-3 M6 1 3 25 - 2.5 1.6 2 BB-6 PPW-6 2.9/9.8 3 有 轻载 CAD 请求报价
PSP-6-5 M6 1 5 30 - 2.5 1.6 2 BB-6 PPW-6 2/9.8 4 有 轻载 CAD 请求报价
PSP-8-3 M8 1.25 3 25 - 3.1 2.2 2.5 BB-8 PPW-8 5.9/9.8 6 有 轻载 CAD 请求报价
PSP-8-4 M8 1.25 4 25 - 3.1 2.2 2.5 BB-8 PPW-8 2.9/9.8 6 有 轻载 CAD 请求报价
PSP-8-5 M8 1.25 5 27 - 3.1 2.2 2.5 BB-8 PPW-8 2/9.8 9 有 轻载 CAD 请求报价
PSP-10-5 M10 1.5 5 30 - 3.8 2.2 3 BB-8 PPW-10 2.9/15 11 有 轻载 CAD 请求报价
PSP-12-5 M12 1.75 5 30 - 5.5 2.5 4 BB-10 PPW-12 2/9.8 15 有 轻载 CAD 请求报价
PSP-3-1.5-S M3 0.5 1.5 10 - 1.1 0.5 0.9 BB-4 - 0.49/2.9 0.3 无 重载 CAD 请求报价
PSP-3-3-S M3 0.5 3 15 - 1.1 0.5 0.9 BB-4 - 0.78/2.9 0.6 无 重载 CAD 请求报价
PSP-4B-2-S M4 0.7 2 12 - 1.6 0.7 1.3 BB-4 - 2/9.8 0.7 无 重载 CAD 请求报价
PSP-4-2-S M4 0.7 2 15 - 1.6 0.7 1.3 BB-4 - 2.9/8.8 0.7 无 重载 CAD 请求报价
PSP-4-4-S M4 0.7 4 24 - 1.6 0.7 1.3 BB-4 - 2/8.8 1.6 无 重载 CAD 请求报价
PSP-5-3-S M5 0.8 3 20 - 2 1.2 1.5 BB-5 PPW-5 3.9/20 2 有 重载 CAD 请求报价
PSP-5-5-S M5 0.8 5 27 - 2 1.2 1.5 BB-5 PPW-5 2.9/19.6 3 有 重载 CAD 请求报价
PSP-6-3-S M6 1 3 25 - 2.5 1.6 2 BB-6 PPW-6 7.8/25 3 有 重载 CAD 请求报价
PSP-6-5-S M6 1 5 30 - 2.5 1.6 2 BB-6 PPW-6 4.9/29.4 4 有 重载 CAD 请求报价
PSP-8-3-S M8 1.25 3 25 - 3.1 2.2 2.5 BB-8 PPW-8 14.7/29.4 6 有 重载 CAD 请求报价
PSP-8-4-S M8 1.25 4 25 - 3.1 2.2 2.5 BB-8 PPW-8 7.8/29 6 有 重载 CAD 请求报价
PSP-8-5-S M8 1.25 5 27 - 3.1 2.2 2.5 BB-8 PPW-8 7.8/29.4 9 有 重载 CAD 请求报价
PSP-10-5-S M10 1.5 5 30 - 3.8 2.2 3 BB-8 PPW-10 9.8/49 11 有 重载 CAD 请求报价
PSP-12-5-S M12 1.75 5 30 - 5.5 2.5 4 BB-10 PPW-12 9.8/49 15 有 重载 CAD 请求报价
PSP-8-3-Z M8 1.25 3 27 27 3.1 2.2 2.5 BB-8 PPW-8 35.3/41.2 7 有 超重载 CAD 请求报价
PSP-8-5-Z M8 1.25 5 35 30 3.1 2.2 2.5 BB-8 PPW-8 14.7/41.2 10 有 超重载 CAD 请求报价
PSP-10-5-Z M10 1.5 5 35 30 3.8 2.2 3 BB-8 PPW-10 15.7/62.8 11 有 超重载 CAD 请求报价
PSP-12-5-Z M12 1.75 5 43 35 5.5 2.5 4 BB-10 PPW-12 37.2/98.1 21 有 超重载 CAD 请求报价

＊1：　PSP-3PSP-4BPSP-4请使用一字螺丝刀。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

PSP PSP-S PSP-Z
主体 相当于SCM435
四氧化三铁保护膜（黑）		 相当于SCM435
四氧化三铁保护膜（黑）		 相当于SCM435
镀镍
内六角止动螺丝 钢
四氧化三铁保护膜（黑）		 钢
四氧化三铁保护膜（黑）		 钢
四氧化三铁保护膜（黑）
销 钢（硬度57-63HRC）
三价铬酸盐处理＊1		 钢（硬度57-63HRC）
四氧化三铁保护膜（黑）		 钢（硬度57-63HRC）
四氧化三铁保护膜（黑）
弹簧 SWPB SWPB SWPB
防松件 环氧树脂微囊 环氧树脂微囊 环氧树脂微囊

＊1：　PSP-3PSP-4PSP-5销的表面处理为无电解镀镍。只有PSP-5B-3采用三价铬处理。


特点

  • 涂有封入了防松用锁固剂的微囊（M3和M4除外）。
  • 也生产尺寸、载荷、材质等特殊规格的产品。
  • 可根据产品符号选择销材质、载荷类型。
产品符号 销材质 载荷类型
PSP 钢 轻载
PSP-N 塑料 轻载
PSP-S 钢 重载
PSP-Z 钢 超重载

使用注意事项

安装、拆卸时，请使用柱塞扳手PPW，从销侧开始入手。
如果使用内六角孔，则接合在主体上的内六角止动螺丝有可能脱落。
