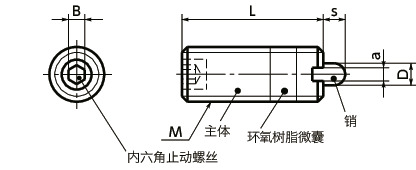

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | s | L | D | a | B | 适用的球型按钮 | 适用扳手 | 载荷（N） min./max. |
质量 （g） |
防松件 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PSP-10-5-N | M10 | 1.5 | 5 | 30 | 3.8 | 2.2 | 3 | BB-8 | PPW-10 | 5.9/14.7 | 11 | 有 | CAD | 请求报价 |
材质、表面处理
| PSP-N | |
|---|---|
| 主体 | 相当于SCM435 四氧化三铁保护膜（黑） |
| 内六角止动螺丝 | 钢 四氧化三铁保护膜（黑） |
| 销 | 聚缩醛（白） |
| 弹簧 | SWPB |
| 防松件 | 环氧树脂微囊 |
特点
- 涂有封入了防松用锁固剂的微囊（M3和M4除外）。
- PSP-N的销为塑料制。不会损伤工件。
- 也生产尺寸、载荷、材质等特殊规格的产品。
- 可根据产品符号选择销材质、载荷类型。

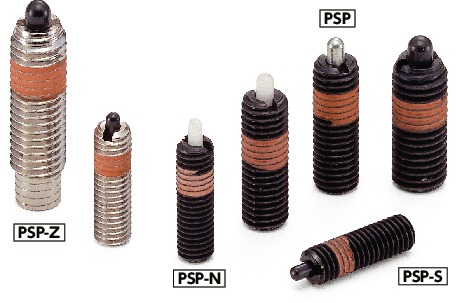

| 产品符号 | 销材质 | 载荷类型 |
|---|---|---|
| PSP | 钢 | 轻载 |
| PSP-N | 塑料 | 轻载 |
| PSP-S | 钢 | 重载 |
| PSP-Z | 钢 | 超重载 |
使用注意事项
安装、拆卸时，请使用柱塞扳手PPW，从销侧开始入手。如果使用内六角孔，则接合在主体上的内六角止动螺丝有可能脱落。
