短行程柱塞（不锈钢制）

Spring Plungers - Stainless Steel

PSPS-N

安全注意事项

符号RoHS指令

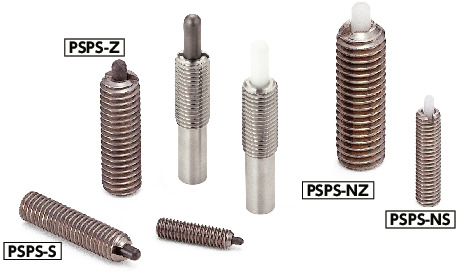

PSPS-N短行程柱塞（不锈钢制）

一看就会的产品使用要领解说

短片示例为PSP（PSP）。本产品也可进行同样的操作。

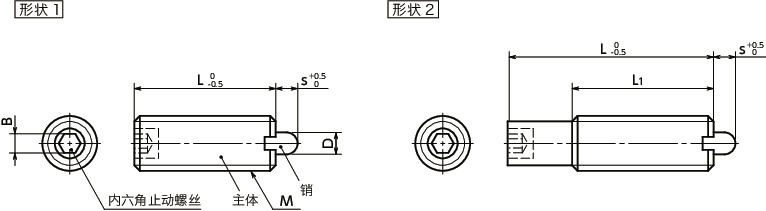

形状図

PSPS-N短行程柱塞（不锈钢制）寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
M8
M10
M12
M16
L
所有
15
24
20
27
25
30
43
51
57
65
L1
所有
-
30
35
类型
所有
重载
超重载

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 s L L1 D B 适用的球型按钮 适用扳手＊1 载荷（N）
min./max.		 质量
(g)		 防松件
 类型 形状 CAD下载 请求报价
PSPS-3-1.5-NS M3 0.5 1.5 15 - 1.1 0.9 BB-4 - 0.8/2.94 0.5 无 重载 1 CAD 请求报价
PSPS-3-3-NS M3 0.5 3 15 - 1.1 0.9 BB-4 - 0.6/2.93 0.5 无 重载 1 CAD 请求报价
PSPS-4-2-NS M4 0.7 2 15 - 1.6 1.3 BB-4 - 2/8.8 0.7 无 重载 1 CAD 请求报价
PSPS-4-4-NS M4 0.7 4 24 - 1.6 1.3 BB-4 - 1.9/8.75 2.3 无 重载 1 CAD 请求报价
PSPS-5-3-NS M5 0.8 3 20 - 2 1.5 BB-5 PPW-5 2.7/16.3 2 无 重载 1 CAD 请求报价
PSPS-5-5-NS M5 0.8 5 27 - 2 1.5 BB-5 PPW-5 1/17.1 2.4 无 重载 1 CAD 请求报价
PSPS-6-3-NS M6 1 3 25 - 2.5 2 BB-6 PPW-6 8/26.4 3 无 重载 1 CAD 请求报价
PSPS-6-5-NS M6 1 5 30 - 2.5 2 BB-6 PPW-6 4.4/26.4 3.7 无 重载 1 CAD 请求报价
PSPS-8-3-NS M8 1.25 3 25 - 3.1 2.5 BB-8 PPW-8 14.7/27 6 无 重载 1 CAD 请求报价
PSPS-8-5-NS M8 1.25 5 27 - 3.1 2.5 BB-8 PPW-8 6.7/26.6 6.1 无 重载 1 CAD 请求报价
PSPS-10-5-NS M10 1.5 5 30 - 3.8 3 BB-8 PPW-10 8.2/45.7 11 无 重载 1 CAD 请求报价
PSPS-10-10-NS M10 1.5 10 43 30 3.8 3 BB-8 PPW-10 6.2/45.1 15 无 重载 2 CAD 请求报价
PSPS-12-5-NS M12 1.75 5 30 - 5.5 4 BB-10 PPW-12 18.2/49 15 无 重载 1 CAD 请求报价
PSPS-12-10-NS M12 1.75 10 43 35 5.5 4 BB-10 PPW-12 8.2/49.1 19.8 无 重载 2 CAD 请求报价
PSPS-12-15-NS M12 1.75 15 51 35 5.5 4 BB-10 PPW-12 7.5/48.9 23 无 重载 2 CAD 请求报价
PSPS-16-10-NS M16 2 10 57 35 8 5 BB-12 PPW-16 18.9/68.5 42 无 重载 2 CAD 请求报价
PSPS-16-15-NS M16 2 15 57 35 8 5 BB-12 PPW-16 14.4/68.6 40.6 无 重载 2 CAD 请求报价
PSPS-16-20-NS M16 2 20 65 35 8 5 BB-12 PPW-16 4.2/68.6 46.7 无 重载 2 CAD 请求报价
PSPS-3-1.5-NZ M3 0.5 1.5 15 - 1.1 0.9 BB-4 - 1.1/3.42 0.5 无 超重载 1 CAD 请求报价
PSPS-3-3-NZ M3 0.5 3 15 - 1.1 0.9 BB-4 - 0.8/3.41 0.5 无 超重载 1 CAD 请求报价
PSPS-4-2-NZ M4 0.7 2 15 - 1.6 1.3 BB-4 - 6.1/13.8 0.7 无 超重载 1 CAD 请求报价
PSPS-4-4-NZ M4 0.7 4 24 - 1.6 1.3 BB-4 - 5.8/13.6 2.3 无 超重载 1 CAD 请求报价
PSPS-5-3-NZ M5 0.8 3 20 - 2 1.5 BB-5 PPW-5 6.8/22 2 无 超重载 1 CAD 请求报价
PSPS-5-5-NZ M5 0.8 5 27 - 2 1.5 BB-5 PPW-5 5.7/21.5 2.4 无 超重载 1 CAD 请求报价
PSPS-6-3-NZ M6 1 3 25 - 2.5 2 BB-6 PPW-6 15.8/35.6 3 无 超重载 1 CAD 请求报价
PSPS-6-5-NZ M6 1 5 30 - 2.5 2 BB-6 PPW-6 12.9/34.4 3.7 无 超重载 1 CAD 请求报价
PSPS-8-3-NZ M8 1.25 3 25 - 3.1 2.5 BB-8 PPW-8 21.9/36.3 6 无 超重载 1 CAD 请求报价
PSPS-8-5-NZ M8 1.25 5 27 - 3.1 2.5 BB-8 PPW-8 14.7/34.5 6.2 无 超重载 1 CAD 请求报价
PSPS-10-5-NZ M10 1.5 5 30 - 3.8 3 BB-8 PPW-10 24.5/58.6 11 无 超重载 1 CAD 请求报价
PSPS-10-10-NZ M10 1.5 10 43 30 3.8 3 BB-8 PPW-10 19.8/58.7 14.9 无 超重载 2 CAD 请求报价
PSPS-12-5-NZ M12 1.75 5 30 - 5.5 4 BB-10 PPW-12 34.9/63.6 15 无 超重载 1 CAD 请求报价
PSPS-12-10-NZ M12 1.75 10 43 35 5.5 4 BB-10 PPW-12 25.5/63.6 19.9 无 超重载 2 CAD 请求报价
PSPS-12-15-NZ M12 1.75 15 51 35 5.5 4 BB-10 PPW-12 20.1/63.7 22.9 无 超重载 2 CAD 请求报价
PSPS-16-10-NZ M16 2 10 57 35 8 5 BB-12 PPW-16 38.7/88.4 42 无 超重载 2 CAD 请求报价
PSPS-16-15-NZ M16 2 15 57 35 8 5 BB-12 PPW-16 33.9/88.1 40.3 无 超重载 2 CAD 请求报价
PSPS-16-20-NZ M16 2 20 65 35 8 5 BB-12 PPW-16 25.4/88.1 46.8 无 超重载 2 CAD 请求报价

＊1：　PSPS-3-1.5PSPS-3-3PSPS-4-2PSPS-4-4请使用一字螺丝刀。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

PSPS-NS PSPS-NZ
主体 相当于SUS304 相当于SUS304
内六角止动螺丝 SCM435 SCM435
销 聚缩醛（白） 聚缩醛（白）
弹簧 SUS631J1 SUS631J1

为了更好的区分，六角孔部涂有颜色。PSPS-NS红色、PSPS-NZ蓝色


特点

  • 不锈钢制的短行程柱塞。耐腐蚀性优良。
  • PSPS-NS PSPS-NZ的销为塑料制。不会损伤工件。
  • 也生产尺寸、载荷、材质等特殊规格的产品。
  • 可根据型号的末尾符号选择销材质、载荷类型。
末尾符号 销材质 载荷类型
NS 塑料 重载
NZ 塑料 超重载

使用注意事项

用粘结剂固定使用柱塞时，安装、拆卸建议使用柱塞扳手PPW从销侧开始入手。
如果使用内六角孔，则接合在主体上的内六角止动螺丝有可能脱落。

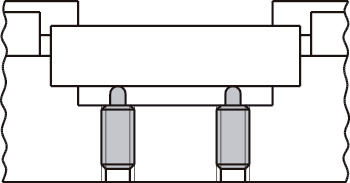

使用例

用于顶出产品。

PSPS-N短行程柱塞（不锈钢制）


相关产品

支承侧请使用耐磨损性优良的球形按钮BB。
BB

PSPS-N短行程柱塞（不锈钢制）

备有可以从销侧装卸的专用柱塞扳手PPW。
PPW

PSPS-N短行程柱塞（不锈钢制）
