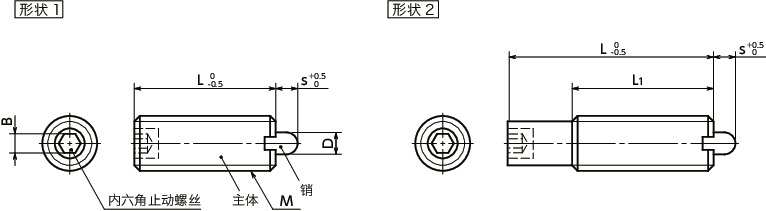

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | s | L | L1 | D | B | 适用的球型按钮 | 适用扳手＊1 | 载荷（N） min./max. |
质量 (g) |
防松件 |
类型 | 形状 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PSPS-8-5-NS | M8 | 1.25 | 5 | 27 | - | 3.1 | 2.5 | BB-8 | PPW-8 | 6.7/26.6 | 6.1 | 无 | 重载 | 1 | CAD | 请求报价 |
＊1： PSPS-3-1.5PSPS-3-3PSPS-4-2PSPS-4-4请使用一字螺丝刀。
材质、表面处理
| PSPS-NS | PSPS-NZ | |
|---|---|---|
| 主体 | 相当于SUS304 | 相当于SUS304 |
| 内六角止动螺丝 | SUSXM7 | SUSXM7 |
| 销 | 聚缩醛（白） | 聚缩醛（白） |
| 弹簧 | SUS631J1 | SUS631J1 |
为了更好的区分，六角孔部涂有颜色。PSPS-NS红色，PSPS-NZ蓝色
特点
- 不锈钢制的短行程柱塞。耐腐蚀性优良。
- PSPS-NS PSPS-NZ的销为塑料制。不会损伤工件。
- 也生产尺寸，载荷，材质等特殊规格的产品。
- 可根据型号的末尾符号选择销材质，载荷类型。
| 末尾符号 | 销材质 | 载荷类型 |
|---|---|---|
| NS | 塑料 | 重载 |
| NZ | 塑料 | 超重载 |
使用注意事项
用粘结剂固定使用柱塞时，安装，拆卸建议使用柱塞扳手PPW从销侧开始入手。如果使用内六角孔，则接合在主体上的内六角止动螺丝有可能脱落。

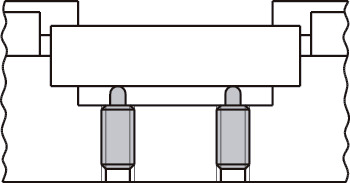

使用例
用于顶出产品。
