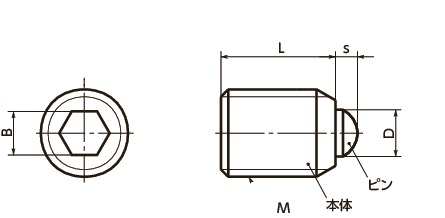

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | s | L | D | B | 适用的球型按钮 | 载荷（N） min./max. |
质量 （g） |
防松件 |
类型 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PSSS-4-1 | M4 | 0.7 | 1.2 | 9 | 2.1 | 2 | BB-4 | 2/9 | 0.6 | 无 | 重载 | CAD | 请求报价 |
| PSSS-5-1 | M5 | 0.8 | 1.5 | 12 | 2.65 | 2.5 | BB-5 | 4.9/15 | 1 | 无 | 重载 | CAD | 请求报价 |
| PSSS-6-1 | M6 | 1 | 1.5 | 13 | 3.2 | 3 | BB-8 | 5.9/20 | 1.5 | 无 | 重载 | CAD | 请求报价 |
| PSSS-8-1 | M8 | 1.25 | 2 | 15 | 4 | 4 | BB-8 | 5.9/20 | 3 | 无 | 重载 | CAD | 请求报价 |
| PSSS-10-1 | M10 | 1.5 | 2.5 | 16 | 5 | 5 | BB-10 | 9.8/29 | 5.5 | 无 | 重载 | CAD | 请求报价 |
| PSSS-12-1 | M12 | 1.75 | 3.5 | 20 | 6 | 6 | BB-12 | 9.8/29 | 10 | 无 | 重载 | CAD | 请求报价 |
| PSSS-16-1 | M16 | 2 | 4.5 | 22 | 8 | 8 | BB-12 | 20/59 | 20 | 无 | 重载 | CAD | 请求报价 |
| PSSS-4-3 | M4 | 0.7 | 1.2 | 9 | 2.1 | 2 | BB-4 | 4/11.5 | 0.6 | 无 | 超重载 | CAD | 请求报价 |
| PSSS-5-3 | M5 | 0.8 | 1.5 | 12 | 2.65 | 2.5 | BB-5 | 6/24.2 | 1 | 无 | 超重载 | CAD | 请求报价 |
| PSSS-6-3 | M6 | 1 | 1.5 | 13 | 3.2 | 3 | BB-8 | 9.4/29.5 | 1.5 | 无 | 超重载 | CAD | 请求报价 |
| PSSS-8-3 | M8 | 1.25 | 2 | 15 | 4 | 4 | BB-8 | 13.5/43.7 | 3 | 无 | 超重载 | CAD | 请求报价 |
| PSSS-10-3 | M10 | 1.5 | 2.5 | 16 | 5 | 5 | BB-10 | 19.1/53.3 | 5.5 | 无 | 超重载 | CAD | 请求报价 |
| PSSS-12-3 | M12 | 1.75 | 3.5 | 20 | 6 | 6 | BB-12 | 24.5/58.8 | 10 | 无 | 超重载 | CAD | 请求报价 |
| PSSS-16-3 | M16 | 2 | 4.5 | 22 | 8 | 8 | BB-12 | 26.6/78.7 | 20 | 无 | 超重载 | CAD | 请求报价 |
材质、表面处理
| PSSS-1＊1 | PSSS-3＊1 | |
|---|---|---|
| 主体 | 相当于SUS304 | 相当于SUS304 |
| 销 | SUS440C （硬度55-60HRC） |
SUS440C （硬度55-60HRC） |
| 弹簧 | SUS631J1 | SUS631J1 |
＊1： 为了和PSSS-1区分，PSSS-3的六角孔部标有红色标记。

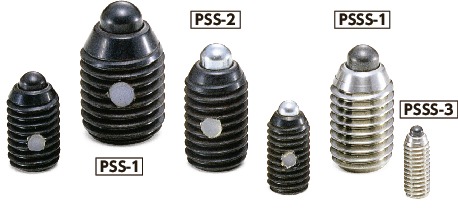

特点
- PSSS-1 PSSS-3为全不锈钢制。耐腐蚀性优良。
- PSS-2 PSS-1带有防松尼龙锁（M4除外）。
- 也生产尺寸、载荷、材质等特殊规格的产品。
- 可根据产品符号选择材质、载荷类型。
| 产品符号 | 材质 | 载荷类型 |
|---|---|---|
| PSS-2 | 钢 | 轻载 |
| PSS-1 | 钢 | 重载 |
| PSSS-1 | 不锈钢 | 重载 |
| PSSS-3 | 不锈钢 | 超重载 |
使用例
