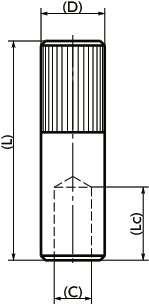

形状図
尺寸・CAD
单位 : mm
| 型号 | L | D | C | Lc | 适用的柱塞 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|
| PQC-8-S | 50 | 8 | 3.2 | 6 | PQC-3-SA, PQC-3-SB, PQC-3-KA, PQC-3-KB | 19 | CAD | 请求报价 |
| PQC-12-S | 60 | 12 | 6.2 | 13 | PQC-5・6-SA, PQC-5・6-SB, PQC-5・6-KA, PQC-5・6-KB | 50 | CAD | 请求报价 |
| PQC-14-S | 60 | 14 | 8.2 | 16 | PQC-8-SA, PQC-8-SB, PQC-8-KA, PQC-8-KB | 64 | CAD | 请求报价 |
| PQC-18-S | 60 | 18 | 10.2 | 19 | PQC-10-SA, PQC-10-SB, PQC-10-KA, PQC-10-KB | 105 | CAD | 请求报价 |
材质、表面处理
| PQC-S | |
|---|---|
| 主体 | SUM22L 四氧化三铁保护膜（黑） |
特点
- 用于安装快接销柱塞PQC的敲入销。
使用例
