形状図
尺寸・CAD
单位 : mm
| 型号 | D | d | M（粗牙） 螺纹公称直径 |
螺距 | h | h1 | h2 | R | sw1 | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LXLS-27-K | 27 | 9 | M5 | 0.8 | 16 | 33 | - | 45 | 12 | 43 | CAD | 请求报价 |
| LXLS-32-K | 32 | 9 | M5 | 0.8 | 19 | 33 | - | 45 | 12 | 45 | CAD | 请求报价 |
| LXLS-40-K | 40 | 11 | M6 | 1 | 24 | 42.5 | - | 63 | 14 | 97 | CAD | 请求报价 |
| LXLS-27-S | 27 | 9 | M6 | 1 | 16 | - | 4.6 | - | 12 | 12 | CAD | 请求报价 |
| LXLS-32-S | 32 | 9 | M6 | 1 | 19 | - | 4.6 | - | 12 | 14 | CAD | 请求报价 |
| LXLS-40-S | 40 | 11 | M8 | 1.25 | 24 | - | 5.6 | - | 14 | 27 | CAD | 请求报价 |
材质、表面处理
| LXLS-K | LXLS-S | |
|---|---|---|
| 夹紧手柄 | 锌压铸件 静电喷涂（亚光黑） |
- |
| 内六角圆柱头螺栓 | - | 相当于SUS304 |
| 定心衬套 | SUS303 | SUS303 |
| 垫圈 | 相当于SUS304 | 相当于SUS304 |
特点

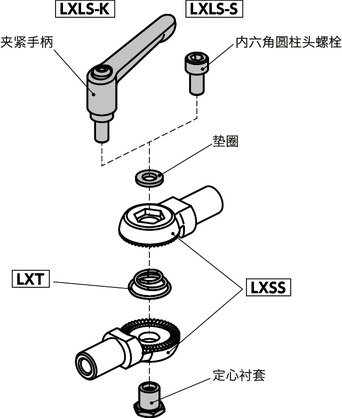

- 带连接部的锯齿锁紧LXSS用连接固定零件。
-
分为2种类型。可根据型号的末尾符号进行选择。

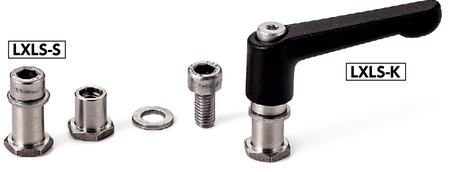

LXLS-K----夹紧手柄
LXLS-S----内六角螺栓 - 用定心衬套维持锯齿锁紧的中心轴，支持拧松螺丝状态下的锯齿锁紧的旋转。
- 通过组合锯齿锁紧用弹簧LXT（LXT），在拧松螺丝时自动脱离锯齿，旋转操作简单。
組装方法
