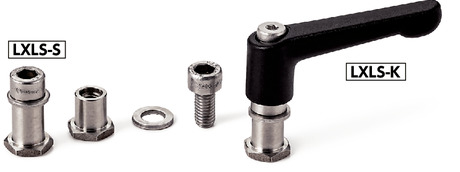

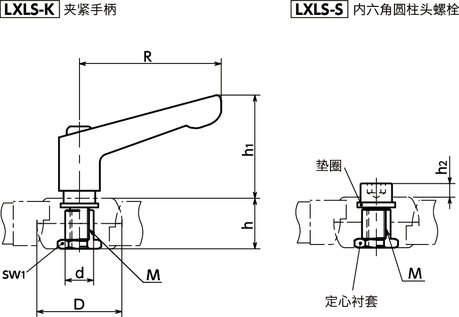

形状図
单位 : mm
材质、表面处理
| LXLS-K | LXLS-S | |
|---|---|---|
| 夹紧手柄 | 锌压铸件 静电喷涂（亚光黑） |
- |
| 内六角圆柱头螺栓 | - | 相当于SUS304 |
| 定心衬套 | SUS303 | SUS303 |
| 垫圈 | 相当于SUS304 | 相当于SUS304 |
特点
- 带连接部的锯齿锁紧LXSS用连接固定零件。
-
分为2种类型。可根据型号的末尾符号进行选择。
LXLS-K----夹紧手柄
LXLS-S----内六角螺栓 - 用定心衬套维持锯齿锁紧的中心轴，支持拧松螺丝状态下的锯齿锁紧的旋转。
- 通过组合锯齿锁紧用弹簧LXT（LXT），在拧松螺丝时自动脱离锯齿，旋转操作简单。

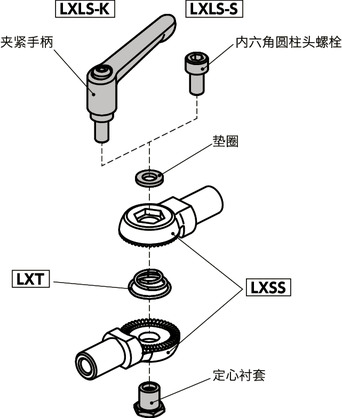

組装方法
