一看就会的产品使用要领解说
短片示例为齿数60的LXP。
※还备有齿数为48的产品。

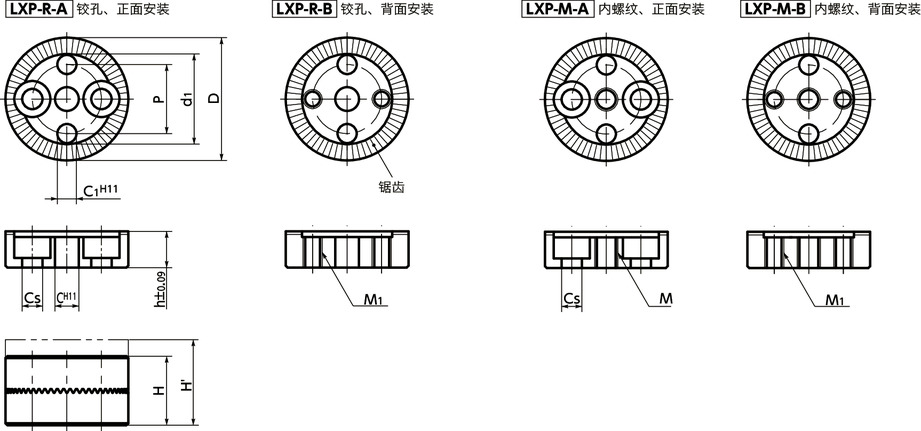

形状図
单位 : mm
| 型号 | H | H' min. | D | C1 | d1 | P | Cs | M1（粗牙） 螺纹公称直径 |
螺距 | h＊1 | C | M（粗牙） 螺纹公称直径 |
螺距 | 齿数 | 类型 | 安装方向 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LXP-40-M-B | 23 | 24.3 | 40 | 6 | 30 | 23 | - | M6 | 1 | 11.5 | - | M8 | 1.25 | 60 | 内螺纹 | 背面 | 80 | CAD | 请求报价 |
＊1： h尺寸为到锯齿的中间位置为止的高度。
材质、表面处理
| LXP | |
|---|---|
| 主体 | 烧结合金 蒸气处理（黑） |
特点
- 旋转方向的分度、定位零件。
-
齿数为60齿和48齿2种。可通过组合2个相同齿数的锯齿锁紧进行以下分度。
LXP-＊＊-＊-＊----60齿
可用6°或其整数倍的角度，即按2、3、4、5、6、10、12、15、20、30份进行分度。
LXP-＊＊-＊-＊-48----48齿
可用7.5°或其整数倍的角度，即按2、3、4、6、8、12、16、24份进行分度。

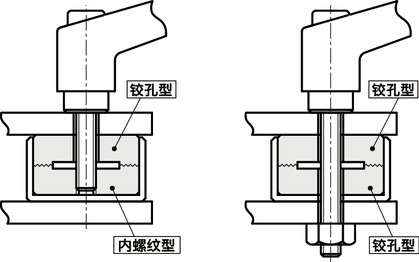

- 锯齿锁紧的组合有以下2种方法。

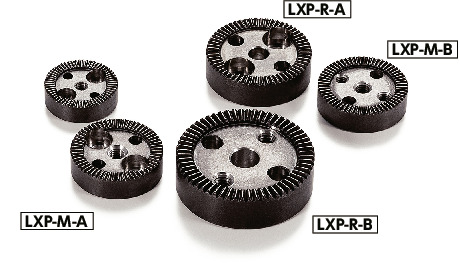

- 分为4种类型。
LXP-R-A----铰孔、正面安装
LXP-R-B----铰孔、背面安装
LXP-M-A----内螺纹、正面安装
LXP-M-B----内螺纹、背面安装

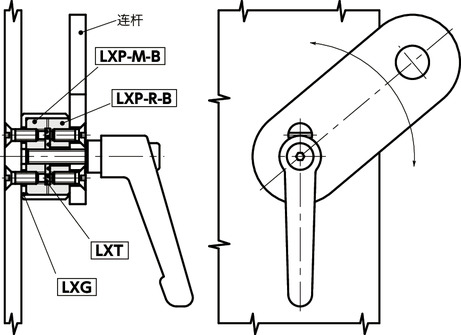

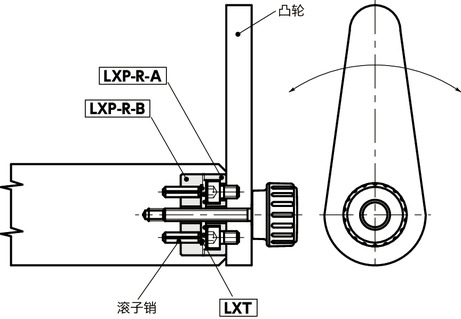

使用例
连杆的角度调整及固定。
