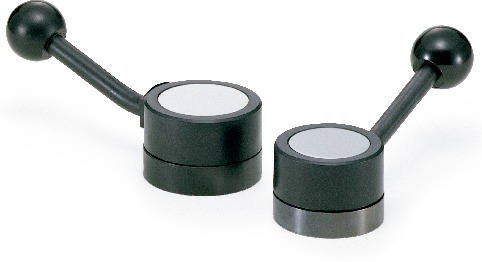

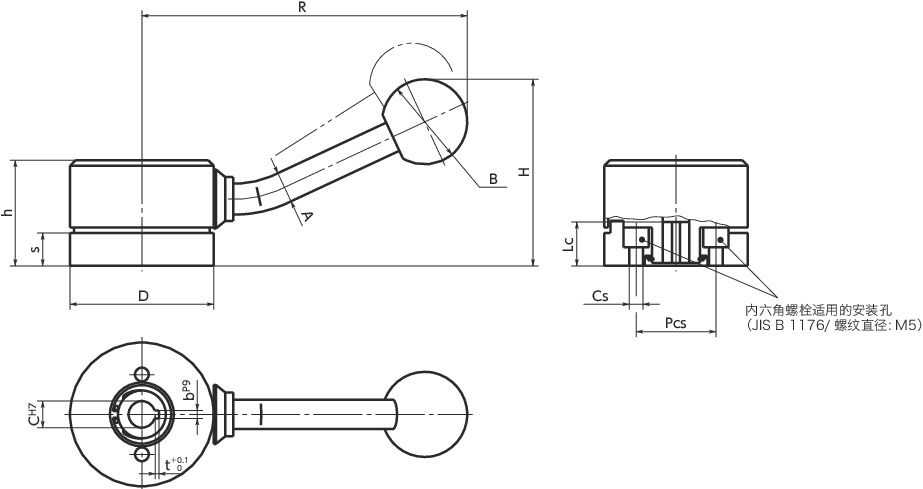

形状図
单位 : mm
| 型号 | Lc＊1 | R | H | h | s | A | B | D | C | Cs | Pcs | P | t | b | α(°) | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LXX-60-C16-B | 18.5 | 125 | 71 | 39 | 15 | 11 | 32 | 60 | 16 | 5.2 | 36 | 50 | 1.3 | 5 | 19 | 610 | CAD | 请求报价 |
＊1： Lc尺寸为最大轴插入量。
材质、表面处理
| LXX | |
|---|---|
| 主体 | SUM22L 四氧化三铁保护膜（黑） |
| 握柄 | 酚醛树脂（黑） |
| 盖子 | 聚缩醛（黑） |
| 膜片 | 铝 阳极氧化处理（银） |
特点
- 可实现零背隙的定位、分度。
-
分为2种类型。
LXX-A----无锯齿

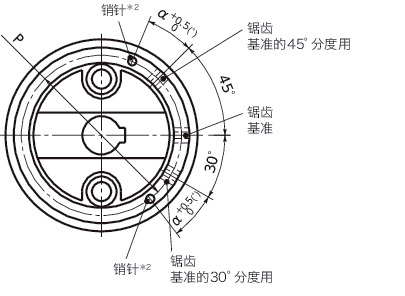

LXX-B----已加工锯齿（30齿）
构造
- 前端呈楔形的定位销与定位法兰的锯齿咬合，可实现零背隙的定位、分度。
- 抬起手柄时内置弹簧受到压缩，定位销与锯齿的咬合脱开，可旋转手柄。
- 需限制手柄旋转角度（定位角度）的范围时，在定位法兰中插入2根销即可（参阅使用例）。
- 定位法兰可使用2根内六角螺栓（螺纹直径：M5）固定到机械上。
- 盖子可使用螺丝刀等轻松拆卸。

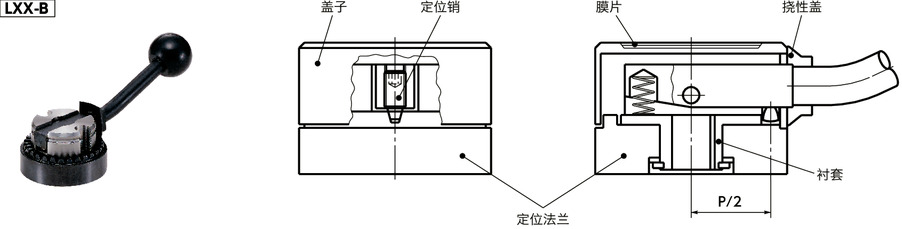

内部构造
