Nabeya Bi-tech

  • 位置分度、角度调整

LXG-27

锯齿锁紧用导套

Guide Pot for use with Serrated Locking Plate

安全注意事项

符号RoHS指令

LXG锯齿锁紧用导套

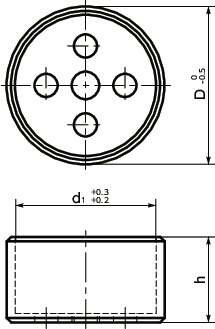

形状図

LXG锯齿锁紧用导套

单位 : mm

型号 D d1 h 适用锯齿锁紧 质量
（g）		 CAD下载 请求报价
LXG-27 31 27 16.5 LXP-27 28 CAD 请求报价

材质、表面处理

LXG
主体 SUM22L
四氧化三铁保护膜（黑）

特点

  • 锯齿锁紧LXP专用导套。
  • 在松开锯齿锁紧的状态下，可轻松进行旋转操作。

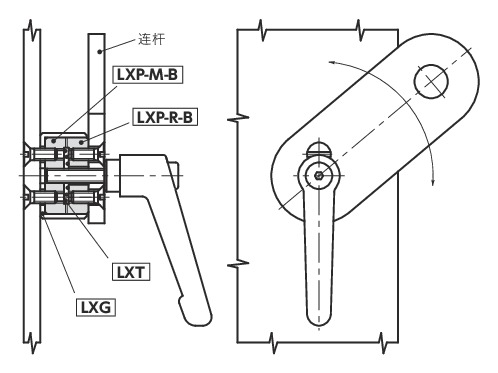

使用例

连杆的角度调整及固定。

LXG锯齿锁紧用导套


相关产品

锯齿锁紧LXP

LXG锯齿锁紧用导套
