形状図
| 型号 | Lc | h | s | D | B | C | Pcs | t | b | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LXZ-66-C12-S | 37 | 53 | 9 | 66 | 52 | 12 | 55 | 1.1 | 4 | 570 | CAD | 请求报价 |
材质、表面处理
| LXZ | |
|---|---|
| 定位环 | SUJ2 淬火（硬度64±2HRC） |
| 衬套 | SUJ2 淬火（硬度64±2HRC） |
| 旋钮 | 铝 阳极氧化处理（黑） |
| 刻度环 | 铝 阳极氧化处理（黑） |
特点
- 分为3种类型。
LXZ-A----带指针
LXZ-B----无纹
LXZ-S----带刻度（0～9）、线（100等分） -
对360°顺时针或逆时针旋转均可进行细致定位。
不旋转旋钮时，轴是固定的，不会旋转。 - 所有产品均附带内六角短头螺栓（M5×12）。
构造
可调构造是对准位置及调整角度用的构造，在衬套及定位环之间的滚子的楔塞作用下，对轴进行强力锁定。不旋转旋钮时，轴不会旋转。可调构造由以下零件构成。
- 衬套
使用键或销等固定在轴上。 -
定位环
使用附带的3根内六角短头螺栓（M5×12mm）固定在机械、装置上。衬套（＝轴）相对于定位环自由旋转。 -
刻度环
刻度环使用螺丝固定在衬套上。衬套（＝轴）旋转时，刻度环会联动旋转。可拆卸，并可加工刻度、符号标记等。 -
滚子
2根滚子通过弹簧夹在衬套与定位环之间。在2根滚子的楔塞作用下，衬套被固定在定位环上。 -
旋钮
在旋钮上的2根销的作用下，可自由旋转衬套（＝轴）。
使用方法
- 旋转旋钮时，一侧销抵住滚子，滚子偏离固定位置，衬套（＝轴）从定位环上松脱。
- 此时，另一侧销推压衬套，衬套（＝轴）与旋钮联动旋转。
- 在任意位置停止旋转旋钮时，滚子会在弹簧力的作用下回到原来的固定位置，衬套（＝轴）会被重新锁定至定位环上。
- 不旋转旋钮时，轴是固定的，不会旋转。

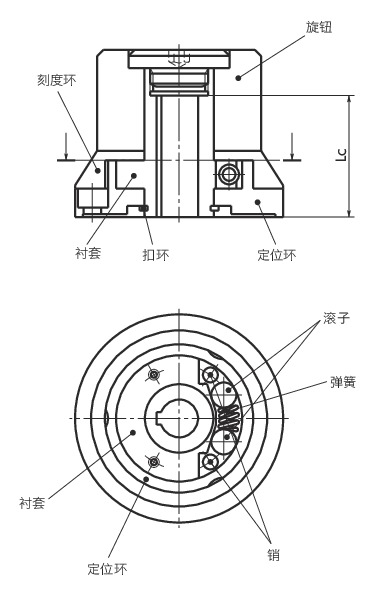

LXZ-S的内部构造
