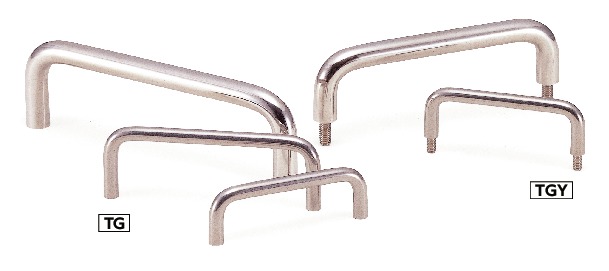

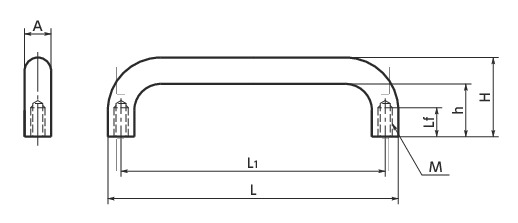

形状図
尺寸・CAD
单位 : mm
| 型号 | M | Lf | H | h | A | L | L1 | 质量 （g） |
容许载荷＊1 （N） |
适用垫圈 | 螺丝附带的服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TG-24 | M2.6 | 7 | 22 | 18 | 4 | 24 | 20 | 4.5 | 1000 | - | M2.6×8 | CAD | 请求报价 |
| TG-46 | M4 | 7 | 22 | 16 | 6 | 46 | 40 | 14 | 1000 | LY-10-N | M4×8 | CAD | 请求报价 |
| TG-66 | M4 | 7 | 22 | 16 | 6 | 66 | 60 | 18.5 | 1000 | LY-10-N | M4×8 | CAD | 请求报价 |
| TG-86 | M4 | 10 | 30 | 24 | 6 | 86 | 80 | 26 | 1000 | LY-10-N | M4×12 | CAD | 请求报价 |
| TG-108 | M5 | 10 | 35 | 27 | 8 | 108 | 100 | 55.5 | 1000 | LY-12-N | M5×12 | CAD | 请求报价 |
| TG-110 | M5 | 11 | 30 | 20 | 10 | 110 | 100 | 82 | 1000 | LY-16-N | M5×12 | CAD | 请求报价 |
| TG-128 | M5 | 10 | 40 | 32 | 8 | 128 | 120 | 68 | 1000 | LY-12-N | M5×12 | CAD | 请求报价 |
| TG-130 | M6 | 11 | 40 | 30 | 10 | 130 | 120 | 104 | 1000 | LY-16-N | M6×12 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| TG | |
|---|---|
| 主体 | 不锈钢 磨光 |
| 内六角螺栓 （螺丝附带的服务） |
SUSXM7 |
特点
- 选购件附带安装用的内六角螺栓（SUSXM7制）。请使用螺丝附带的服务（费用另计）。
