Nabeya Bi-tech

  • 拉手

铝合金柜拉手

Aluminum Cabinet Pull

UAC

安全注意事项

符号RoHS指令

UAC铝合金柜拉手

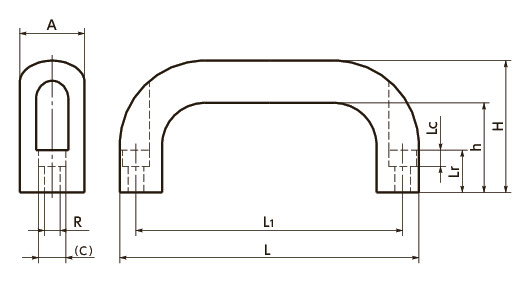

形状図

UAC铝合金柜拉手

尺寸・CAD

选择

A
所有
20
26
L1
所有
100
112
117
120
128
160
116
132
164
179
196
主体
颜色
所有
AL
BK
BL
RD
SG

单位 : mm

型号 C Lc R H h A L L1 Lr 质量
(g)		 容许载荷＊1
（N）		 主体
颜色		 螺丝附带服务 螺纹尺寸 CAD下载 请求报价
UAC-20-100-AL 9.5 5.5 5.4 49 36 20 112 100 19 76 1000 AL M5×20 CAD 请求报价
UAC-20-100-BK 9.5 5.5 5.4 49 36 20 112 100 19 76 1000 BK M5×20 CAD 请求报价
UAC-20-100-BL 9.5 5.5 5.4 49 36 20 112 100 19 76 1000 BL M5×20 CAD 请求报价
UAC-20-100-RD 9.5 5.5 5.4 49 36 20 112 100 19 76 1000 RD M5×20 CAD 请求报价
UAC-20-100-SG 9.5 5.5 5.4 49 36 20 112 100 19 76 1000 SG M5×20 CAD 请求报价
UAC-20-112-AL 9.5 5.5 5.4 49 36 20 124 112 19 82 1000 AL M5×20 CAD 请求报价
UAC-20-112-BK 9.5 5.5 5.4 49 36 20 124 112 19 82 1000 BK M5×20 CAD 请求报价
UAC-20-112-BL 9.5 5.5 5.4 49 36 20 124 112 19 82 1000 BL M5×20 CAD 请求报价
UAC-20-112-RD 9.5 5.5 5.4 49 36 20 124 112 19 82 1000 RD M5×20 CAD 请求报价
UAC-20-112-SG 9.5 5.5 5.4 49 36 20 124 112 19 82 1000 SG M5×20 CAD 请求报价
UAC-20-117-AL 9.5 5.5 5.4 49 36 20 129 117 19 82 1000 AL M5×20 CAD 请求报价
UAC-20-117-BL 9.5 5.5 5.4 49 36 20 129 117 19 82 1000 BL M5×20 CAD 请求报价
UAC-20-117-BK 9.5 5.5 5.4 49 36 20 129 117 19 82 1000 BK M5×20 CAD 请求报价
UAC-20-117-RD 9.5 5.5 5.4 49 36 20 129 117 19 82 1000 RD M5×20 CAD 请求报价
UAC-20-117-SG 9.5 5.5 5.4 49 36 20 129 117 19 82 1000 SG M5×20 CAD 请求报价
UAC-20-120-AL 9.5 5.5 5.4 49 36 20 132 120 19 88 1000 AL M5×20 CAD 请求报价
UAC-20-120-BK 9.5 5.5 5.4 49 36 20 132 120 19 88 1000 BK M5×20 CAD 请求报价
UAC-20-120-BL 9.5 5.5 5.4 49 36 20 132 120 19 88 1000 BL M5×20 CAD 请求报价
UAC-20-120-RD 9.5 5.5 5.4 49 36 20 132 120 19 88 1000 RD M5×20 CAD 请求报价
UAC-20-120-SG 9.5 5.5 5.4 49 36 20 132 120 19 88 1000 SG M5×20 CAD 请求报价
UAC-20-128-AL 9.5 5.5 5.4 51 38 20 140 128 19 94 1000 AL M5×20 CAD 请求报价
UAC-20-128-BK 9.5 5.5 5.4 51 38 20 140 128 19 94 1000 BK M5×20 CAD 请求报价
UAC-20-128-BL 9.5 5.5 5.4 51 38 20 140 128 19 94 1000 BL M5×20 CAD 请求报价
UAC-20-128-RD 9.5 5.5 5.4 51 38 20 140 128 19 94 1000 RD M5×20 CAD 请求报价
UAC-20-128-SG 9.5 5.5 5.4 51 38 20 140 128 19 94 1000 SG M5×20 CAD 请求报价
UAC-20-160-AL 9.5 5.5 5.4 51 38 20 172 160 19 112 1000 AL M5×20 CAD 请求报价
UAC-20-160-BK 9.5 5.5 5.4 51 38 20 172 160 19 112 1000 BK M5×20 CAD 请求报价
UAC-20-160-BL 9.5 5.5 5.4 51 38 20 172 160 19 112 1000 BL M5×20 CAD 请求报价
UAC-20-160-RD 9.5 5.5 5.4 51 38 20 172 160 19 112 1000 RD M5×20 CAD 请求报价
UAC-20-160-SG 9.5 5.5 5.4 51 38 20 172 160 19 112 1000 SG M5×20 CAD 请求报价
UAC-26-116-AL 11 6 6.4 55 38 26 130 116 17 157 1000 AL M6×20 CAD 请求报价
UAC-26-116-BK 11 6 6.4 55 38 26 130 116 17 157 1000 BK M6×20 CAD 请求报价
UAC-26-116-BL 11 6 6.4 55 38 26 130 116 17 157 1000 BL M6×20 CAD 请求报价
UAC-26-116-RD 11 6 6.4 55 38 26 130 116 17 157 1000 RD M6×20 CAD 请求报价
UAC-26-116-SG 11 6 6.4 55 38 26 130 116 17 157 1000 SG M6×20 CAD 请求报价
UAC-26-120-AL 11 6 6.4 55 38 26 134 120 17 158 1000 AL M6×20 CAD 请求报价
UAC-26-120-BK 11 6 6.4 55 38 26 134 120 17 158 1000 BK M6×20 CAD 请求报价
UAC-26-120-BL 11 6 6.4 55 38 26 134 120 17 158 1000 BL M6×20 CAD 请求报价
UAC-26-120-RD 11 6 6.4 55 38 26 134 120 17 158 1000 RD M6×20 CAD 请求报价
UAC-26-120-SG 11 6 6.4 55 38 26 134 120 17 158 1000 SG M6×20 CAD 请求报价
UAC-26-132-AL 11 6 6.4 55 38 26 146 132 17 178 1000 AL M6×20 CAD 请求报价
UAC-26-132-BK 11 6 6.4 55 38 26 146 132 17 178 1000 BK M6×20 CAD 请求报价
UAC-26-132-BL 11 6 6.4 55 38 26 146 132 17 178 1000 BL M6×20 CAD 请求报价
UAC-26-132-RD 11 6 6.4 55 38 26 146 132 17 178 1000 RD M6×20 CAD 请求报价
UAC-26-132-SG 11 6 6.4 55 38 26 146 132 17 178 1000 SG M6×20 CAD 请求报价
UAC-26-164-AL 11 6 6.4 57 40 26 178 164 17 209 1000 AL M6×20 CAD 请求报价
UAC-26-164-BK 11 6 6.4 57 40 26 178 164 17 209 1000 BK M6×20 CAD 请求报价
UAC-26-164-BL 11 6 6.4 57 40 26 178 164 17 209 1000 BL M6×20 CAD 请求报价
UAC-26-164-RD 11 6 6.4 57 40 26 178 164 17 209 1000 RD M6×20 CAD 请求报价
UAC-26-164-SG 11 6 6.4 57 40 26 178 164 17 209 1000 SG M6×20 CAD 请求报价
UAC-26-179-AL 11 6 6.4 57 40 26 193 179 17 209 1000 AL M6×20 CAD 请求报价
UAC-26-179-BK 11 6 6.4 57 40 26 193 179 17 209 1000 BK M6×20 CAD 请求报价
UAC-26-179-BL 11 6 6.4 57 40 26 193 179 17 209 1000 BL M6×20 CAD 请求报价
UAC-26-179-RD 11 6 6.4 57 40 26 193 179 17 209 1000 RD M6×20 CAD 请求报价
UAC-26-179-SG 11 6 6.4 57 40 26 193 179 17 209 1000 SG M6×20 CAD 请求报价
UAC-26-196-AL 11 6 6.4 57 40 26 210 196 17 242 1000 AL M6×20 CAD 请求报价
UAC-26-196-BK 11 6 6.4 57 40 26 210 196 17 242 1000 BK M6×20 CAD 请求报价
UAC-26-196-BL 11 6 6.4 57 40 26 210 196 17 242 1000 BL M6×20 CAD 请求报价
UAC-26-196-RD 11 6 6.4 57 40 26 210 196 17 242 1000 RD M6×20 CAD 请求报价
UAC-26-196-SG 11 6 6.4 57 40 26 210 196 17 242 1000 SG M6×20 CAD 请求报价

＊1：　手用时的容许载荷。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

UAC-AL UAC-BL UAC-BK/UAC-SG/UAC-RD
主体 铝合金
阳极氧化处理		 铝合金
滚筒抛光		 铝合金
静电喷涂（各种颜色）
内六角螺栓
（螺丝附带服务）		 SUSXM7 SUSXM7 SUSXM7

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円) 購入数 ご購入
個 カート

＊取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじのサイズ ねじ本数（本） ねじの材質 ねじ付属サービス価格（円）

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

取りつけ用ねじ ご注文品番 価格(円) 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじのサイズ ねじ本数（本） ねじの材質 ねじ付属サービス価格（円）

特点

  • 从正面安装的铝制拉手。
  • 拉手的粗细分为20mm、26mm 2种。
  • 便于抓握、易于受力的形状。

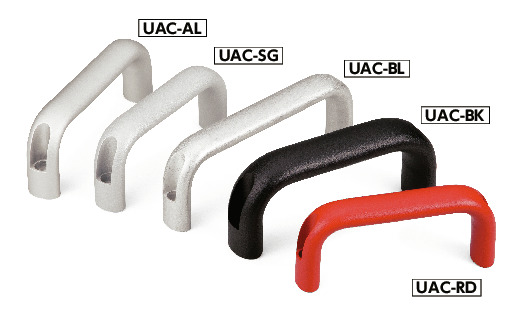

  • 表面处理分为5种。可根据型号的末尾符号进行选择。
末尾符号 表面处理
AL 阳极氧化处理
BL 滚筒抛光
BK 静电喷涂（黑）
SG 静电喷涂（银）
RD 静电喷涂（红）
  • 请使用内六角螺栓进行安装。
    UAC-20----螺纹直径：M5
    UAC-26----螺纹直径：M6
    ＊不附带内六角螺栓。
  • 选购件附带2个安装用内六角螺栓（SUSXM7制）。请使用螺丝附带的服务（费用另计）。
