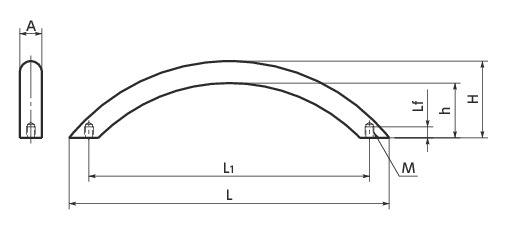

形状図
尺寸・CAD
单位 : mm
| 型号 | M | Lf | H | h | A | L | L1 | 质量 （g） |
容许载荷＊1 （N） |
主体 颜色 |
螺丝附带的服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UAH-64-BK | M4 | 5 | 35 | 25 | 10 | 75 | 64 | 55 | 1000 | BK | M4×6 | CAD | 请求报价 |
| UAH-64-SG | M4 | 5 | 35 | 25 | 10 | 75 | 64 | 55 | 1000 | SG | M4×6 | CAD | 请求报价 |
| UAH-96-BK | M4 | 5 | 35 | 25 | 10 | 111 | 96 | 70 | 1000 | BK | M4×6 | CAD | 请求报价 |
| UAH-96-SG | M4 | 5 | 35 | 25 | 10 | 111 | 96 | 70 | 1000 | SG | M4×6 | CAD | 请求报价 |
| UAH-128-BK | M4 | 5 | 35 | 25 | 10 | 146 | 128 | 90 | 1000 | BK | M4×6 | CAD | 请求报价 |
| UAH-128-SG | M4 | 5 | 35 | 25 | 10 | 146 | 128 | 90 | 1000 | SG | M4×6 | CAD | 请求报价 |
| UAH-160-BK | M4 | 5 | 35 | 25 | 10 | 181 | 160 | 110 | 1000 | BK | M4×6 | CAD | 请求报价 |
| UAH-160-SG | M4 | 5 | 35 | 25 | 10 | 181 | 160 | 110 | 1000 | SG | M4×6 | CAD | 请求报价 |
| UAH-192-BK | M4 | 5 | 35 | 25 | 10 | 219 | 192 | 130 | 1000 | BK | M4×6 | CAD | 请求报价 |
| UAH-192-SG | M4 | 5 | 35 | 25 | 10 | 219 | 192 | 130 | 1000 | SG | M4×6 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UAH-BK/UAH-SG | |
|---|---|
| 主体 | SUM22L 静电喷涂（各种颜色） |
| 内六角螺栓 （螺丝附带的服务） |
SUSXM7 |
特点

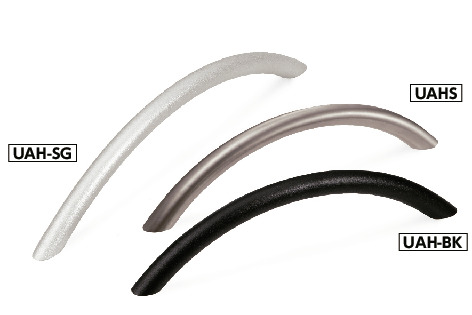

- 采用精致拱形设计的拉手。便于抓握的形状。
-
材质分为2种。
UAH----钢制
UAHS----不锈钢制
- UAH（钢制）可根据型号的末尾符号选择表面处理。
| 末尾符号 | 表面处理 |
|---|---|
| BK | 静电喷涂（亚光黑） |
| SG | 静电喷涂（亚光银） |
- 选购件附带安装用的内六角螺栓（SUSXM7制）。请使用螺丝附带的服务（费用另计）。
