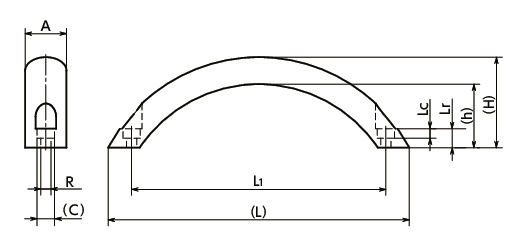

形状図
尺寸・CAD
单位 : mm
| 型号 | A | L1 | C | H | h | L | Lc | Lr | R | 质量 (g) |
容许载荷＊1 （N） |
主体 颜色 |
螺丝附带服务 螺纹尺寸 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UARC-26-192-AL | 26 | 192 | 11 | 57 | 40 | 227 | 6 | 12 | 6.4 | 210 | 1000 | AL | M6×16 | 请求报价 |
| UARC-26-192-BK | 26 | 192 | 11 | 57 | 40 | 227 | 6 | 12 | 6.4 | 210 | 1000 | BK | M6×16 | 请求报价 |
| UARC-26-192-BL | 26 | 192 | 11 | 57 | 40 | 227 | 6 | 12 | 6.4 | 210 | 1000 | BL | M6×16 | 请求报价 |
| UARC-26-192-SG | 26 | 192 | 11 | 57 | 40 | 227 | 6 | 12 | 6.4 | 210 | 1000 | SG | M6×16 | 请求报价 |
| UARC-26-192-RD | 26 | 192 | 11 | 57 | 40 | 227 | 6 | 12 | 6.4 | 210 | 1000 | RD | M6×16 | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UARC-AL | UARC-BL | UARC-BK/UARC-SG/UARC-RD | |
|---|---|---|---|
| 主体 | 铝合金 阳极氧化处理 |
铝合金 滚筒抛光 |
铝合金 静电喷涂（各种颜色） |
| 内六角圆柱头螺栓 （螺丝附带服务） |
SUSXM7 | SUSXM7 | SUSXM7 |
特点
- 采用精致拱形设计的拉手。正面安装型。
- 主体截面为便于抓握的椭圆形。
- 静电喷涂为不易受损的亚光型。
- 表面处理分为5种。可根据型号的末尾符号进行选择。

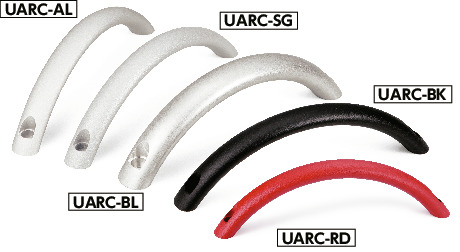

| 末尾符号 | 表面处理 |
|---|---|
| AL | 阳极氧化处理 |
| BL | 滚筒抛光 |
| BK | 静电喷涂（亚光黑） |
| SG | 静电喷涂（亚光银） |
| RD | 静电喷涂（亚光红） |
- 选购件附带2个安装用内六角圆柱头螺栓（SUSXM7制）。请使用螺丝附带服务（费用另计）。
