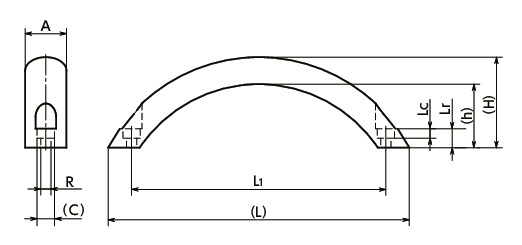

形状図
单位 : mm
| 型号 | C | Lc | R | H | h | A | L | L1 | Lr | 容许载荷＊1 （N） |
质量 （g） |
螺丝附带的服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UARCS-20-192 | 9.4 | 5 | 5.3 | 50 | 37 | 20 | 221 | 192 | 10 | 1000 | 348 | M5×12 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UARCS | |
|---|---|
| 主体 | 相当于SUS304 喷丸 |
| 内六角螺栓 （螺丝附带的服务） |
SUSXM7 |
取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス
ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）
また、オプション（別料金）で取りつけ用のねじを付属します。
| 取りつけ寸法L₁（mm）* | 取りつけ用ねじ | ご注文品番 | 価格(円) | 購入数 | ご購入 |
|---|---|---|---|---|---|
|
|
個 | カート |
＊取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
1mm指定の納期
| 数量（個） | 1mm指定の納期 |
|---|---|
| 1～9 | 実働１日目出荷 |
| 10～99 | 実働3日目出荷 |
取りつけ用ねじの仕様・価格
| ねじのサイズ | ねじ本数（本） | ねじの材質 | ねじ付属サービス価格（円） |
|---|---|---|---|
取りつけ用ねじ付属サービス
オプション（別料金）で取りつけ用のねじを付属します。
取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。
| 取りつけ用ねじ | ご注文品番 | 価格(円) | 購入数 | ご購入 |
|---|---|---|---|---|
| 個 | カート |
取りつけ用ねじの仕様・価格
| ねじのサイズ | ねじ本数（本） | ねじの材質 | ねじ付属サービス価格（円） |
|---|---|---|---|
特点

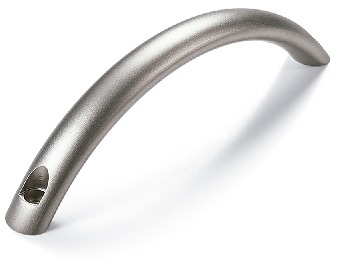

- 采用精致拱形设计的不锈钢制拉手。正面安装型。
- 使用耐腐蚀性优良的相当于SUS304。
- 经喷丸处理，外观精美。
- 主体截面为便于抓握的椭圆形。
- 选购件附带安装用的内六角螺栓（SUSXM7制）。请使用螺丝附带的服务（费用另计）。
