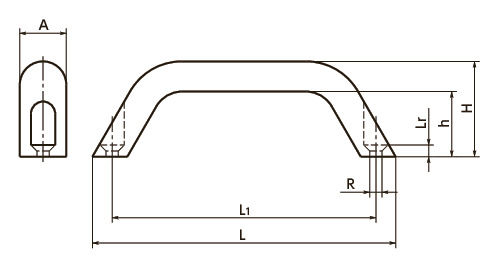

形状図
尺寸・CAD
单位 : mm
| 型号 | R | H | h | A | L1 | L | Lr | 质量 (g) |
容许载荷＊1 （N） |
主体 颜色 |
螺丝附带服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UBC-20-160-BK | 5.3 | 45 | 32 | 20 | 160 | 177 | 5 | 107 | 1000 | BK | M5×15 | CAD | 请求报价 |
| UBC-20-160-BL | 5.3 | 45 | 32 | 20 | 160 | 177 | 5 | 107 | 1000 | BL | M5×15 | CAD | 请求报价 |
| UBC-20-160-SG | 5.3 | 45 | 32 | 20 | 160 | 177 | 5 | 107 | 1000 | SG | M5×15 | CAD | 请求报价 |
| UBC-20-160-AL | 5.3 | 45 | 32 | 20 | 160 | 177 | 5 | 107 | 1000 | AL | M5×15 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UBC-AL | UBC-BL | UBC-BK/UBC-SG | |
|---|---|---|---|
| 主体 | 铝合金 阳极氧化处理 |
铝合金 滚筒抛光 |
铝合金 静电喷涂（各种颜色） |
| 内六角埋头小螺丝 （螺丝附带服务） |
SUSXM7 | SUSXM7 | SUSXM7 |
特点

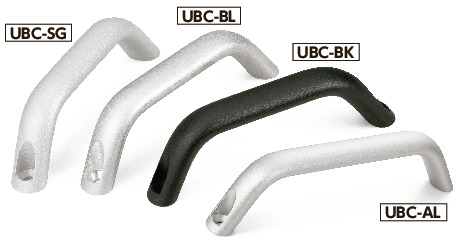

- 从正面安装的铝制拉手。
- 便于抓握的形状。
- 表面处理分为4种。可根据型号的末尾符号进行选择。
| 末尾符号 | 表面处理 |
|---|---|
| AL | 阳极氧化处理 |
| BL | 滚筒抛光 |
| BK | 静电喷涂（黑） |
| SG | 静电喷涂（银） |
- 请使用埋头小螺钉（螺纹直径：M5）安装。
＊不附带埋头小螺钉。 - 选购件附带2个安装用的内六角埋头小螺丝（SUSXM7制）。请使用螺丝附带服务（费用另计）。
