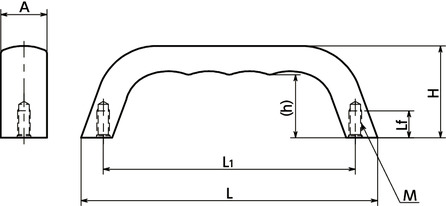

形状図
尺寸・CAD
单位 : mm
| 型号 | M | Lf | H | h | A | L1 | L | 质量 （g） |
容许载荷＊1 (N) |
主体 表面处理 |
螺丝附带服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UBGF-140-BK | M8 | 17 | 55 | 37 | 28 | 140 | 166.5 | 213 | 1000 | BK | M8×16 | CAD | 请求报价 |
| UBGF-140-BL | M8 | 17 | 55 | 37 | 28 | 140 | 166.5 | 213 | 1000 | BL | M8×16 | CAD | 请求报价 |
| UBGF-140-SG | M8 | 17 | 55 | 37 | 28 | 140 | 166.5 | 213 | 1000 | SG | M8×16 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UBGF-BL | UBGF-BK/UBGF-SG | |
|---|---|---|
| 主体 | 铝合金 滚筒抛光 |
铝合金 静电喷涂（各种颜色） |
| 内六角圆柱头螺栓 （螺丝附带服务） |
SUSXM7 | SUSXM7 |
特点

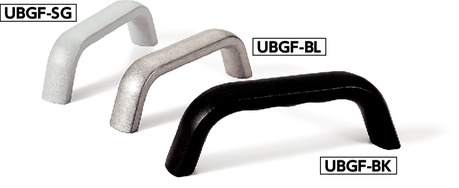

- 便于抓握、富于设计感的拉手。拉手内侧的波纹支持抓握。
- 表面处理分为3种。可根据型号的末尾符号进行选择。
| 末尾符号 | 表面处理 |
|---|---|
| BL | 滚筒抛光 |
| BK | 静电喷涂（亚光黑） |
| SG | 静电喷涂（亚光银） |
- 静电喷涂为不易受损的亚光型。外观豪华。
- 选购件附带安装用的内六角圆柱头螺栓（SUSXM7制）。请使用螺丝附带服务（费用另计）。
