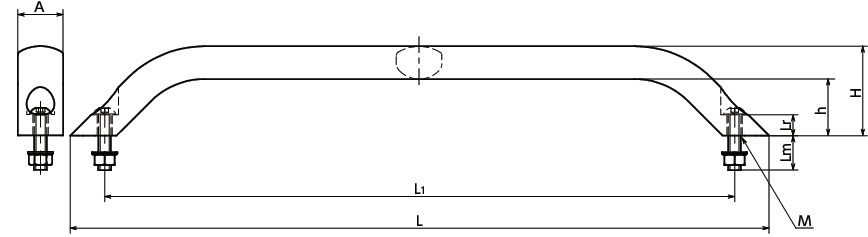

形状図
尺寸・CAD
单位 : mm
| 型号 | M | Lm | Lr | H | h | L | L1 | A | t max. | 质量 (g) |
容许载荷＊1 （N） |
主体 表面处理 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UBLC-28-250-BK | M8 | 18.2 | 11.8 | 63 | 45 | 290 | 250 | 28 | 10 | 373 | 1000 | BK | CAD | 请求报价 |
| UBLC-28-250-AL | M8 | 18.2 | 11.8 | 63 | 45 | 290 | 250 | 28 | 10 | 373 | 1000 | AL | CAD | 请求报价 |
| UBLC-28-250-SG | M8 | 18.2 | 11.8 | 63 | 45 | 290 | 250 | 28 | 10 | 373 | 1000 | SG | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UBLC-AL | UBLC-BK/UBLC-SG | |
|---|---|---|
| 主体 | 铝合金 阳极氧化处理 |
铝合金 静电喷涂（各种颜色） |
| 内六角圆头螺栓 | SUS304 | SUS304 |
| 螺母 | SUS304 | SUS304 |
| 垫圈 | SUS304 | SUS304 |

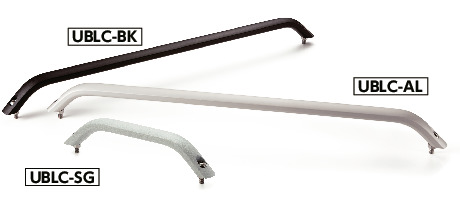

特点
- 从正面安装的拉手。
- 便于抓握、富于设计感的拉手。适用于机床的门等用途。
- 安装尺寸L1为200mm～800mm，产品规格丰富。
- 拉手的宽度A分为28mm、36mm两种。
- 附带安装用的内六角圆头螺栓（A=28：M8×30、A=36：M10×40）、螺母、垫圈。
- 表面处理分为3种。可根据型号的末尾符号进行选择。
| 末尾符号 | 表面处理 |
|---|---|
| AL | 阳极氧化处理 |
| BK | 静电喷涂（黑） |
| SG | 静电喷涂（银） |
安装
主体加工有钻孔。
