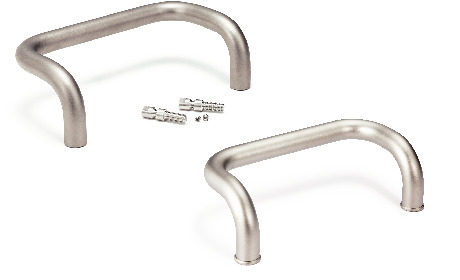

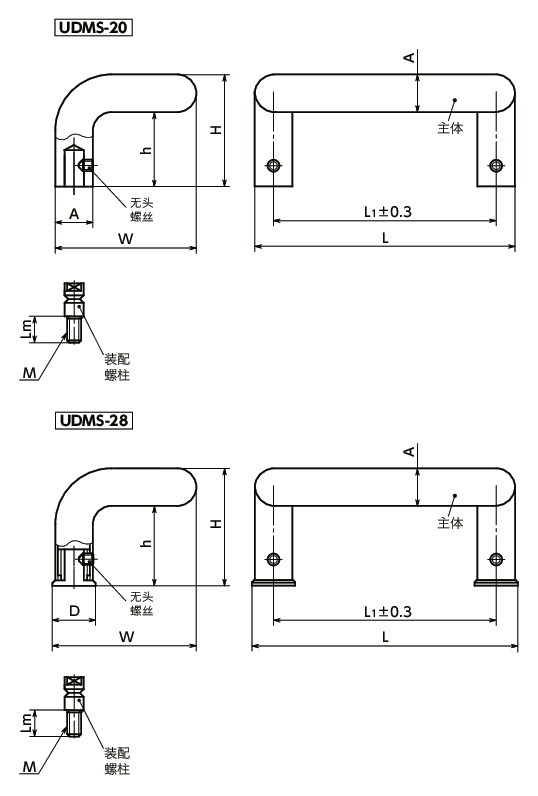

形状図
尺寸・CAD
单位 : mm
| 型号 | A | L1 | D | H | h | L | Lm | M | W | 质量 (g) |
容许载荷＊1 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UDMS-20-200 | 20 | 200 | - | 68 | 48 | 220 | 20 | M8 | 115 | 1112 | 1000 | CAD | 请求报价 |
| UDMS-20-300 | 20 | 300 | - | 68 | 48 | 320 | 20 | M8 | 115 | 1360 | 1000 | CAD | 请求报价 |
| UDMS-28-250 | 28 | 250 | 32 | 90 | 62 | 282 | 20 | M10 | 144 | 870 | 1000 | CAD | 请求报价 |
| UDMS-28-350 | 28 | 350 | 32 | 90 | 62 | 382 | 20 | M10 | 144 | 1020 | 1000 | CAD | 请求报价 |
| UDMS-28-500 | 28 | 500 | 32 | 90 | 62 | 532 | 20 | M10 | 144 | 1205 | 1000 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UDMS | |
|---|---|
| 主体 | 相当于SUS304 喷丸 |
| 装配螺柱 | 相当于SUS303 |
| 无头螺丝 | 不锈钢 |
特点
- 圆形截面的不锈钢拉手。
- 使用相当于SUS304的材质，耐腐蚀性优良。
- 经喷丸处理，外观精美。
- 通过使用装配螺柱，可以从正面安装。
- 附带安装用的装配螺柱和无头螺丝。
- UDMS-28使用中空管。轻量。
使用例

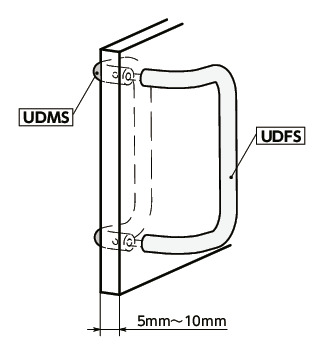

将UDMS（外螺纹）与UDFS（内螺纹）组合，可在门的两面安装把手。门的厚度请控制在5mm～10mm的范围内。
