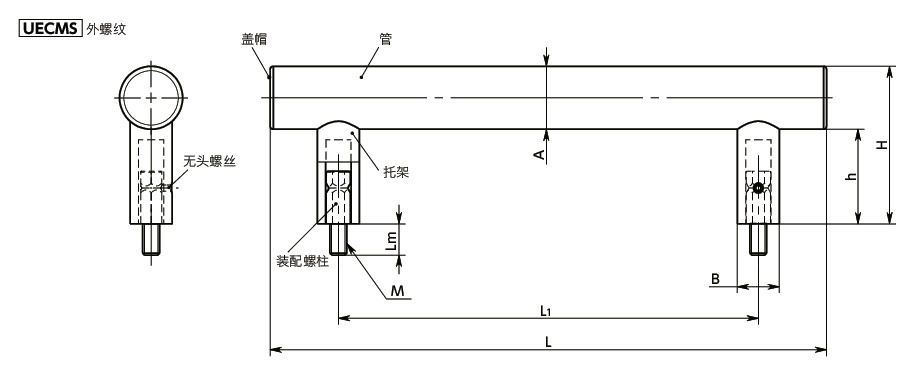

形状図
尺寸・CAD
单位 : mm
| 型号 | M | Lm | H | h | B | L | L1 | A | 质量 （g） |
容许载荷＊1 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UECMS-30-200-M8-E | M8 | 15 | 75 | 45 | 20 | 265 | 200 | 30 | 585 | 1000 | CAD | 请求报价 |
| UECMS-30-200-M8-K | M8 | 15 | 75 | 45 | 20 | 265 | 200 | 30 | 495 | 1000 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UECMS-K 外螺纹 | UECMS-E 外螺纹 | |
|---|---|---|
| 管 | SUS304 | SUS304 |
| 盖帽 | 尼龙6（亚光黑） | SUS304 |
| 托架 | SUS304 | SUS304 |
| 装配螺柱 | SUS304 | SUS304 |
| 无头螺丝 | SUS304 | SUS304 |

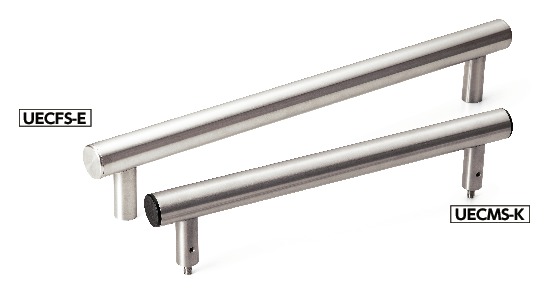

特点
- 不锈钢制的中空拉手。
- 耐腐蚀性优良。
-
可根据产品符号选择外螺纹、内螺纹。
UECMS----外螺纹
UECFS----内螺纹 - 可使用装配螺柱从正面安装。
- UECMS的所有产品均附带安装用的装配螺柱和无头螺丝。
- UECFS可选择M6、M8的内螺纹。
-
盖的材质分为2种。
可根据型号的末尾符号选择。
末尾符号K----塑料盖
末尾符号E----不锈钢盖

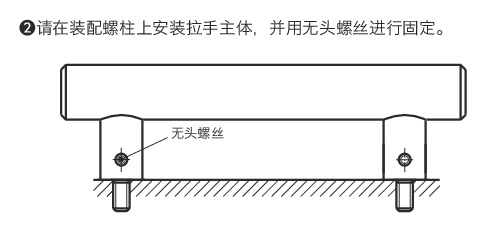

UECMS的安装方法

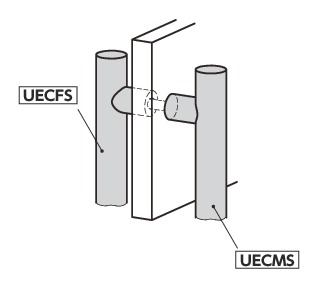

将UECMS（外螺纹）与UECFS（内螺纹）组合，可在门的两面安装把手。
门的厚度请控制在5mm以下。
