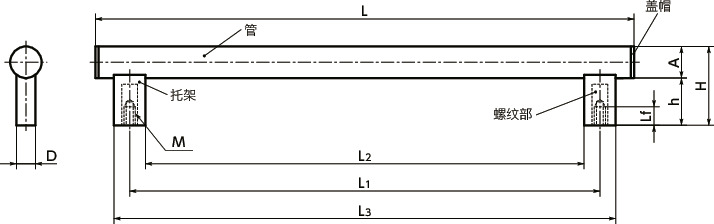

形状図
尺寸・CAD
单位 : mm
| 型号 | M | Lf | H | h | A | D | L | L1 | L3 | L2 | 质量 (g) |
容许载荷＊1 （N） |
螺丝附带服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UEFS-30-M6-200 | M6 | 12 | 75 | 45 | 30 | 18 | 265 | 200 | 230 | 170 | 373 | 500 | M6×12 | CAD | 请求报价 |
| UEFS-30-M6-250 | M6 | 12 | 75 | 45 | 30 | 18 | 315 | 250 | 280 | 220 | 437 | 500 | M6×12 | CAD | 请求报价 |
| UEFS-30-M6-300 | M6 | 12 | 75 | 45 | 30 | 18 | 365 | 300 | 330 | 270 | 462 | 500 | M6×12 | CAD | 请求报价 |
| UEFS-30-M6-350 | M6 | 12 | 75 | 45 | 30 | 18 | 415 | 350 | 380 | 320 | 480 | 500 | M6×12 | CAD | 请求报价 |
| UEFS-30-M6-400 | M6 | 12 | 75 | 45 | 30 | 18 | 465 | 400 | 430 | 370 | 650 | 500 | M6×12 | CAD | 请求报价 |
| UEFS-30-M6-500 | M6 | 12 | 75 | 45 | 30 | 18 | 565 | 500 | 530 | 470 | 674 | 500 | M6×12 | CAD | 请求报价 |
| UEFS-30-M6-600 | M6 | 12 | 75 | 45 | 30 | 18 | 665 | 600 | 630 | 570 | 800 | 500 | M6×12 | CAD | 请求报价 |
| UEFS-30-200 | M8 | 15 | 75 | 45 | 30 | 18 | 265 | 200 | 230 | 170 | 364 | 500 | M8×16 | CAD | 请求报价 |
| UEFS-30-250 | M8 | 15 | 75 | 45 | 30 | 18 | 315 | 250 | 280 | 220 | 418 | 500 | M8×16 | CAD | 请求报价 |
| UEFS-30-300 | M8 | 15 | 75 | 45 | 30 | 18 | 365 | 300 | 330 | 270 | 471 | 500 | M8×16 | CAD | 请求报价 |
| UEFS-30-350 | M8 | 15 | 75 | 45 | 30 | 18 | 415 | 350 | 380 | 320 | 525 | 500 | M8×16 | CAD | 请求报价 |
| UEFS-30-400 | M8 | 15 | 75 | 45 | 30 | 18 | 465 | 400 | 430 | 370 | 578 | 500 | M8×16 | CAD | 请求报价 |
| UEFS-30-500 | M8 | 15 | 75 | 45 | 30 | 18 | 565 | 500 | 530 | 470 | 685 | 500 | M8×16 | CAD | 请求报价 |
| UEFS-30-600 | M8 | 15 | 75 | 45 | 30 | 18 | 665 | 600 | 630 | 570 | 792 | 500 | M8×16 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UEFS | |
|---|---|
| 管 | SUS304 |
| 盖帽 | 尼龙6（亚光黑） |
| 托架 | 玻璃纤维增强尼龙6（亚光黑） |
| 螺纹部 | SUM22L 三价铬酸盐处理 |
| 内六角圆柱头螺栓 （螺丝附带服务） |
SUSXM7 |

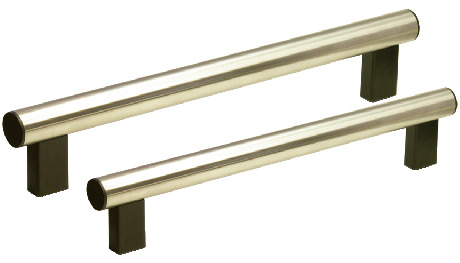

特点
- 使用中空管。轻量。
- 安装螺丝请从M6、M8中选择。
- 选购件附带2个安装用内六角圆柱头螺栓（SUSXM7制）。请使用螺丝附带服务（费用另计）。
