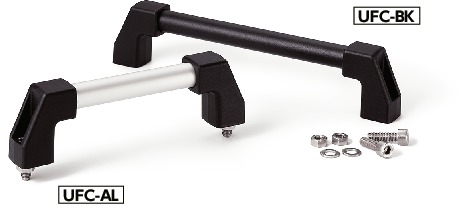

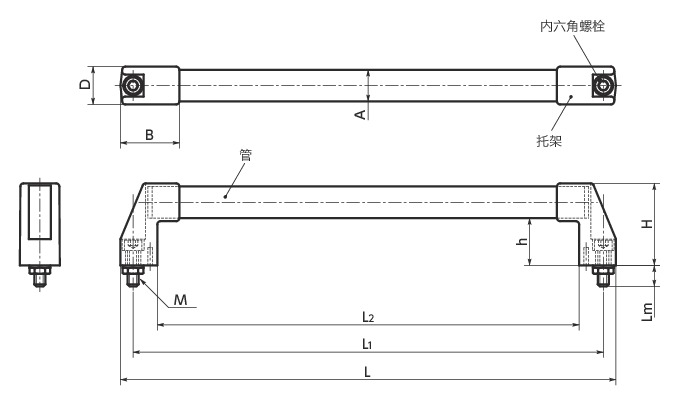

形状図
尺寸・CAD
单位 : mm
| 型号 | M | Lm | H | h | D | B | L | L1 | A | L2 | 质量 （g） |
容许载荷＊1 （N） |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UFC-30-400-AL | M10 | 20.5 | 78 | 45 | 38 | 57 | 424 | 400 | 30 | 354 | 330 | 500 | AL | CAD | 请求报价 |
| UFC-30-400-BK | M10 | 20.5 | 78 | 45 | 38 | 57 | 424 | 400 | 30 | 354 | 330 | 500 | BK | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UFC-AL | UFC-BK | |
|---|---|---|
| 管 | 铝合金 阳极氧化处理（银） |
铝合金 静电喷涂（亚光黑） |
| 托架 | 玻璃纤维增强尼龙6 （亚光黑） |
玻璃纤维增强尼龙6 （亚光黑） |
| 内六角螺栓＊1 | SUS304 | SUS304 |
| 螺母＊1 | SUS304 | SUS304 |
| 垫圈＊1 | SUS304 | SUS304 |
＊1： 变更为内六角圆柱头、螺母、垫圈的材质。
特点
- 安装尺寸L1为180mm-1000mm，品种丰富齐全。
- 管径备有20mm、30mm 2种。
- 正面安装型。
- 使用中空管。轻量。
- 所有尺寸均附带安装用的内六角螺栓（A=20：M8×25、A=30：M10×35）、螺母、垫圈。
- 能够以1mm为单位指定安装尺寸L1。标准品中没有需要的尺寸时，请使用指定1mm。
安装尺寸L1的变更方法
购买后，可通过以下方法变更安装尺寸L1。
- 从管上拆下托架。可用手轻松拆卸。
-
按需要的长度将管切断。
管的长度请设为L1－31mm。 - 将管安装到托架上后，即告完成。
指定1mm服务
| 指定1mm型号 | 指定范围L1±1（mm） | |||||||
|---|---|---|---|---|---|---|---|---|
| 181-200 | 201-250 | 251-300 | 301-350 | 351-450 | 451-550 | 551-650 | 651-950 | |
| UFC-20-＊＊＊-AL | ● | ● | ● | ● | ||||
| UFC-30-＊＊＊-AL | ● | ● | ● | ● | ● | |||
仅UFC-AL（阳极氧化处理）支持指定1mm。关于UFC-BK（静电喷涂），请垂询客户中心。
L1以外的尺寸、容许载荷请参阅标准品。
