形状図
尺寸・CAD
单位 : mm
| 型号 | M | Lf | H | A | D | L | L1 | 质量 （g） |
容许载荷＊1 （N） |
螺丝附带的服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UFFS-8-30 | M4 | 9 | 26 | 8 | 12 | 42 | 30 | 23 | 1000 | M4×10 | CAD | 请求报价 |
| UFFS-10-40 | M4 | 9 | 31 | 10 | 15 | 55 | 40 | 45 | 1000 | M4×10 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UFFS 不锈钢制 | |
|---|---|
| 主体 | SUS304 喷丸 |
| 垫圈 | SUS303 |
| 内六角螺栓 （螺丝附带的服务） |
SUSXM7 |
取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス
ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）
また、オプション（別料金）で取りつけ用のねじを付属します。
| 取りつけ寸法L₁（mm）* | 取りつけ用ねじ | ご注文品番 | 価格(円) | 購入数 | ご購入 |
|---|---|---|---|---|---|
|
|
個 | カート |
＊取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
1mm指定の納期
| 数量（個） | 1mm指定の納期 |
|---|---|
| 1～9 | 実働１日目出荷 |
| 10～99 | 実働3日目出荷 |
取りつけ用ねじの仕様・価格
| ねじのサイズ | ねじ本数（本） | ねじの材質 | ねじ付属サービス価格（円） |
|---|---|---|---|
取りつけ用ねじ付属サービス
オプション（別料金）で取りつけ用のねじを付属します。
取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。
| 取りつけ用ねじ | ご注文品番 | 価格(円) | 購入数 | ご購入 |
|---|---|---|---|---|
| 個 | カート |
取りつけ用ねじの仕様・価格
| ねじのサイズ | ねじ本数（本） | ねじの材質 | ねじ付属サービス価格（円） |
|---|---|---|---|

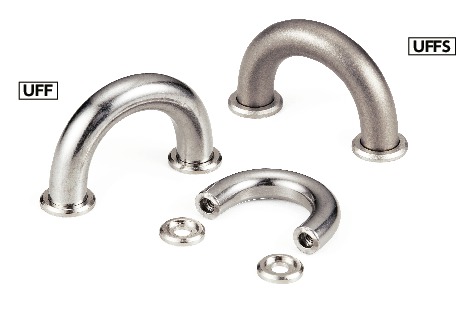

特点
- 用手指进行操作的拉手。
- 可进行紧凑设计。
- 所有产品均附带垫圈。
- 选购件附带安装用的内六角螺栓（SUSXM7制）。请使用螺丝附带的服务（费用另计）。
使用例
