钢制拉手

Steel Pull

UHF

安全注意事项

符号RoHS指令

UHF钢制拉手

形状図

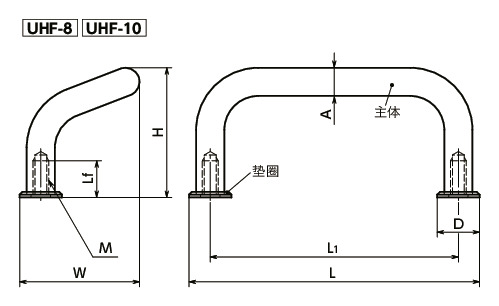

UHF钢制拉手寸法図

UHF钢制拉手寸法図

尺寸・CAD

选择

A
所有
8
10
12
L1
所有
55
64
88
96
100
120
180
200
125
160
250
符合SEMI标准
所有
-
○

单位 : mm

型号 A L1 D H L Lf min. M W 质量
(g)		 容许载荷＊1
（N）		 适用垫圈 符合SEMI标准 螺丝附带服务 螺纹尺寸 CAD下载 请求报价
UHF-8-55-CR 8 55 12 40 67 9 M4 36 57 1000 附带 - M4×10 CAD 请求报价
UHF-8-55-BK 8 55 12 40 67 9 M4 36 57 1000 附带 - M4×10 CAD 请求报价
UHF-8-55 8 55 12 40 67 9 M4 36 57 1000 附带 - M4×10 CAD 请求报价
UHF-8-64-CR 8 64 12 40 76 9 M4 36 63 1000 附带 - M4×10 CAD 请求报价
UHF-8-64-BK 8 64 12 40 76 9 M4 36 63 1000 附带 - M4×10 CAD 请求报价
UHF-8-64 8 64 12 40 76 9 M4 36 63 1000 附带 - M4×10 CAD 请求报价
UHF-8-88-CR 8 88 12 40 100 9 M4 36 70 1000 附带 - M4×10 CAD 请求报价
UHF-8-88-BK 8 88 12 40 100 9 M4 36 70 1000 附带 - M4×10 CAD 请求报价
UHF-8-88 8 88 12 40 100 9 M4 36 70 1000 附带 - M4×10 CAD 请求报价
UHF-8-96-CR 8 96 12 40 108 9 M4 36 74 1000 附带 - M4×10 CAD 请求报价
UHF-8-96-BK 8 96 12 40 108 9 M4 36 74 1000 附带 - M4×10 CAD 请求报价
UHF-8-96 8 96 12 40 108 9 M4 36 74 1000 附带 - M4×10 CAD 请求报价
UHF-8-100-CR 8 100 12 40 112 9 M4 36 76 1000 附带 - M4×10 CAD 请求报价
UHF-8-100-BK 8 100 12 40 112 9 M4 36 76 1000 附带 - M4×10 CAD 请求报价
UHF-8-100 8 100 12 40 112 9 M4 36 76 1000 附带 - M4×10 CAD 请求报价
UHF-10-88-CR 10 88 15 47 103 13 M5 42.5 110 1000 附带 - M5×12 CAD 请求报价
UHF-10-88-BK 10 88 15 47 103 13 M5 42.5 110 1000 附带 - M5×12 CAD 请求报价
UHF-10-88 10 88 15 47 103 13 M5 42.5 110 1000 附带 - M5×12 CAD 请求报价
UHF-10-100-CR 10 100 15 47 115 13 M5 42.5 120 1000 附带 - M5×12 CAD 请求报价
UHF-10-100-BK 10 100 15 47 115 13 M5 42.5 120 1000 附带 - M5×12 CAD 请求报价
UHF-10-100 10 100 15 47 115 13 M5 42.5 120 1000 附带 - M5×12 CAD 请求报价
UHF-10-120-CR 10 120 15 47 135 13 M5 42.5 135 1000 附带 - M5×12 CAD 请求报价
UHF-10-120-BK 10 120 15 47 135 13 M5 42.5 135 1000 附带 - M5×12 CAD 请求报价
UHF-10-120 10 120 15 47 135 13 M5 42.5 135 1000 附带 - M5×12 CAD 请求报价
UHF-10-180-CR 10 180 15 47 195 13 M5 42.5 176 1000 附带 - M5×12 CAD 请求报价
UHF-10-180-BK 10 180 15 47 195 13 M5 42.5 176 1000 附带 - M5×12 CAD 请求报价
UHF-10-180 10 180 15 47 195 13 M5 42.5 176 1000 附带 - M5×12 CAD 请求报价
UHF-10-200-CR 10 200 15 47 215 13 M5 42.5 189 1000 附带 - M5×12 CAD 请求报价
UHF-10-200-BK 10 200 15 47 215 13 M5 42.5 189 1000 附带 - M5×12 CAD 请求报价
UHF-10-200 10 200 15 47 215 13 M5 42.5 189 1000 附带 - M5×12 CAD 请求报价
UHF-12-125-CR 12 125 - 60 137 12 M6 50 221 1000 × - M6×12 CAD 请求报价
UHF-12-125-BK 12 125 - 60 137 12 M6 50 221 1000 × - M6×12 CAD 请求报价
UHF-12-125 12 125 - 60 137 12 M6 50 221 1000 × - M6×12 CAD 请求报价
UHF-12-160-CR 12 160 - 60 172 12 M6 50 251 1000 × ○ M6×12 CAD 请求报价
UHF-12-160-BK 12 160 - 60 172 12 M6 50 251 1000 × ○ M6×12 CAD 请求报价
UHF-12-160 12 160 - 60 172 12 M6 50 251 1000 × ○ M6×12 CAD 请求报价
UHF-12-200-CR 12 200 - 60 212 12 M6 50 285 1000 × ○ M6×12 CAD 请求报价
UHF-12-200-BK 12 200 - 60 212 12 M6 50 285 1000 × ○ M6×12 CAD 请求报价
UHF-12-200 12 200 - 60 212 12 M6 50 285 1000 × ○ M6×12 CAD 请求报价
UHF-12-250-CR 12 250 - 60 262 12 M6 50 336 1000 × ○ M6×12 CAD 请求报价
UHF-12-250-BK 12 250 - 60 262 12 M6 50 336 1000 × ○ M6×12 CAD 请求报价
UHF-12-250 12 250 - 60 262 12 M6 50 336 1000 × ○ M6×12 CAD 请求报价

＊1：　手用时的容许载荷。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

UHF-CR UHF-BK UHF
主体 钢
镀铬		 钢
静电喷涂（黑）		 钢
四氧化三铁保护膜（黑）
垫圈＊1 锌压铸件
镀镍		 锌压铸件
镀镍		 锌压铸件
镀镍
内六角圆柱头螺栓
（螺丝附带服务）		 SUSXM7 SUSXM7 SUSXM7

＊1：　UHF-12不附带垫圈。


取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円) 購入数 ご購入
個 カート

＊取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじのサイズ ねじ本数（本） ねじの材質 ねじ付属サービス価格（円）

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

取りつけ用ねじ ご注文品番 価格(円) 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじのサイズ ねじ本数（本） ねじの材質 ねじ付属サービス価格（円）

特点

  • 偏置型。
  • 粗细便于抓握，可靠性和稳定性优良的形状、尺寸。
  • 附带垫圈（UHF-12除外）。稳定性优良，将安装部装饰得更为美观。

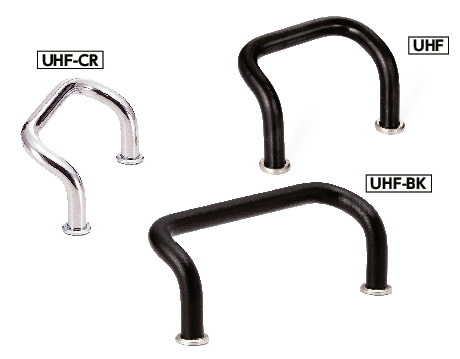

  • 可根据型号的末尾符号选择表面处理。
末尾符号 表面处理
CR 镀铬
BK 静电喷涂（黑）
无 四氧化三铁保护膜（黑）
  • 选购件附带2个安装用内六角圆柱头螺栓（SUSXM7制）。请使用螺丝附带服务（费用另计）。

相关服务

型号列表

点击查看其它拉手
