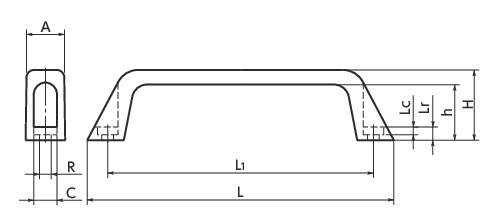

形状図
尺寸・CAD
单位 : mm
| 型号 | C | Lc | R | H | h | A | L | L1 | Lr | 质量 （g） |
容许载荷＊1 （N） |
主体 颜色 |
螺丝附带的服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UIC-22-120-BL | 11 | 6.5 | 6.4 | 42.5 | 34.5 | 22.5 | 147 | 120 | 13 | 82 | 1000 | BL | M6×16 | CAD | 请求报价 |
| UIC-22-120-BK | 11 | 6.5 | 6.4 | 42.5 | 34.5 | 22.5 | 147 | 120 | 13 | 82 | 1000 | BK | M6×16 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UIC-BL 正面安装 | UIC-BK 正面安装 | UIC-SG 正面安装 | |
|---|---|---|---|
| 主体 | 铝合金 滚筒抛光 |
铝合金 静电喷涂（亚光黑） |
铝合金 静电喷涂（亚光银） |
| 内六角螺栓 （螺丝附带的服务） |
SUSXM7 | SUSXM7 | SUSXM7 |
特点

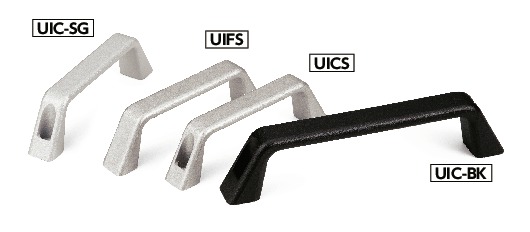

- 可根据型号的末尾符号选择表面处理。
| 末尾符号 | 表面处理 |
|---|---|
| BL | 滚筒抛光 |
| BK | 静电喷涂（亚光黑） |
| SG | 静电喷涂（亚光银） |
- 静电喷涂为不易受损的亚光型。外观豪华。
-
请使用下述内六角螺栓进行安装。
UIC-22----螺纹直径：M6
UIC-27----螺纹直径：M8 - 选购件附带安装用的内六角螺栓（SUSXM7制）。请使用螺丝附带的服务（费用另计）。
