形状図
尺寸・CAD
单位 : mm
| 型号 | M | Lf | H | h | A | L | L1 | 质量 (g) |
容许载荷＊1 （N） |
主体 颜色 |
螺丝附带服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UIF-22-120-BL | M6 | 10 | 42.5 | 34.5 | 22.5 | 147 | 120 | 90 | 1000 | BL | M6×12 | CAD | 请求报价 |
| UIF-22-120-BK | M6 | 10 | 42.5 | 34.5 | 22.5 | 147 | 120 | 90 | 1000 | BK | M6×12 | CAD | 请求报价 |
| UIF-22-120-SG | M6 | 10 | 42.5 | 34.5 | 22.5 | 147 | 120 | 90 | 1000 | SG | M6×12 | CAD | 请求报价 |
| UIF-27-180-BL | M8 | 12 | 47.5 | 37.5 | 27 | 214 | 180 | 180 | 1000 | BL | M8×12 | CAD | 请求报价 |
| UIF-27-180-BK | M8 | 12 | 47.5 | 37.5 | 27 | 214 | 180 | 180 | 1000 | BK | M8×12 | CAD | 请求报价 |
| UIF-27-180-SG | M8 | 12 | 47.5 | 37.5 | 27 | 214 | 180 | 180 | 1000 | SG | M8×12 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UIF-BL | UIF-BK/UIF-SG | |
|---|---|---|
| 主体 | 铝合金 滚筒抛光 |
铝合金 静电喷涂（各种颜色） |
| 内六角螺栓 （螺丝附带服务） |
SUSXM7 | SUSXM7 |
特点

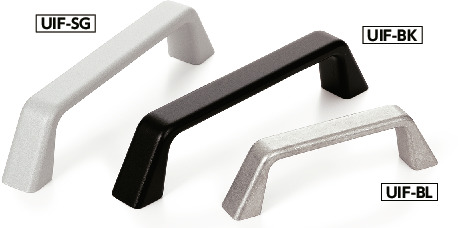

- 形状便于抓握的铝制拉手。
- 表面处理分为3种。可根据型号的末尾符号进行选择。
| 末尾符号 | 表面处理 |
|---|---|
| BL | 滚筒抛光 |
| BK | 静电喷涂（黑） |
| SG | 静电喷涂（银） |
- 选购件附带2个安装用内六角螺栓（SUSXM7制）。请使用螺丝附带服务（费用另计）。
