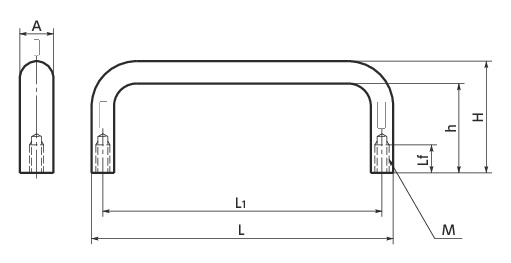

形状図
尺寸・CAD
单位 : mm
| 型号 | M | Lf | H | h | A | L | L1 | 质量 （g） |
容许载荷＊1 （N） |
主体 颜色 |
螺丝附带的服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UJF-12-100-AL | M5 | 10 | 40 | 32 | 12 | 108 | 100 | 32 | 1000 | AL | M5×12 | CAD | 请求报价 |
| UJF-12-100-BK | M5 | 10 | 40 | 32 | 12 | 108 | 100 | 32 | 1000 | BK | M5×12 | CAD | 请求报价 |
| UJF-12-100-SG | M5 | 10 | 40 | 32 | 12 | 108 | 100 | 32 | 1000 | SG | M5×12 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UJF-AL | UJF-BK/UJF-SG | |
|---|---|---|
| 主体 | 铝合金 阳极氧化处理 |
铝合金 静电喷涂（各种颜色） |
| 内六角螺栓 （螺丝附带的服务） |
SUSXM7 | SUSXM7 |
特点

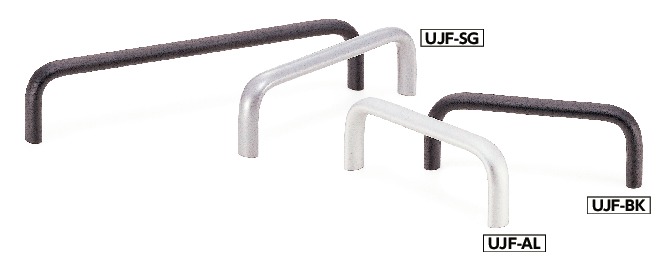

- 荣获德国优秀设计奖的铝制拉手UAF
（UAF）的小型、轻量型。
- 表面处理分为3种。可根据型号的末尾符号进行选择。
| 末尾符号 | 表面处理 |
|---|---|
| AL | 阳极氧化处理 |
| BK | 静电喷涂（亚光黑） |
| SG | 静电喷涂（亚光银） |
- 选购件附带安装用的内六角螺栓（SUSXM7制）。请使用螺丝附带的服务（费用另计）。
