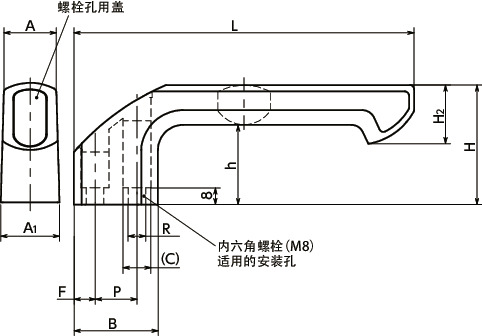

形状図
单位 : mm
| 型号 | C | H2 | H | A | A1 | B | L | P | F | h | R | 质量 （g） |
容许载荷＊1 （N） |
主体 颜色 |
螺丝附带的服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UKC-25-162-SG-B | 13.3 | 28 | 57 | 25 | 28 | 40 | 162 | 20 | 10 | 38 | 8.3 | 217 | 1000 | SG | M8×20 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UKC-B | |
|---|---|
| 主体 | 铝合金 静电喷涂（各种颜色） |
| 螺栓孔用盖 | 聚缩醛（各种颜色） |
| 内六角螺栓 （螺丝附带的服务） |
SUSXM7 |
特点
- 正面安装型的单把拉手。
- 安装孔可用螺栓孔用盖覆盖，不易积聚垃圾和灰尘。
- 不易受损的亚光型静电喷涂。

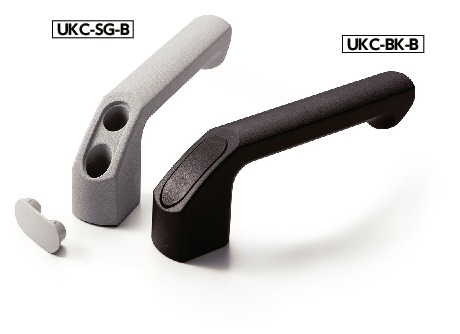

- 分为2种颜色。可根据型号符号进行选择。
| 符号 | 颜色 |
|---|---|
| BK | 亚光黑 |
| SG | 亚光银 |
- 选购件附带安装用的内六角螺栓（SUSXM7制）。请使用螺丝附带的服务（费用另计）。
