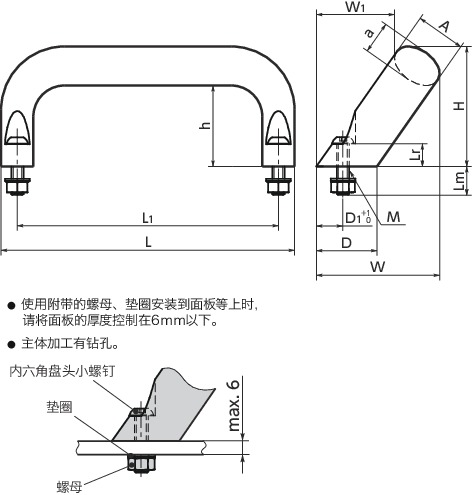

形状図
尺寸・CAD
单位 : mm
| 型号 | M | Lm | Lr | W | H | h | L | L1 | D | W1 | D1 | a | A | 质量 （g） |
容许载荷＊1 （N） |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ULC-26-160-AL | 6 | 14 | 11 | 57 | 54 | 34 | 177 | 160 | 32 | 34 | 13 | 17 | 26 | 250 | 1000 | AL | CAD | 请求报价 |
| ULC-26-160-BK | 6 | 14 | 11 | 57 | 54 | 34 | 177 | 160 | 32 | 34 | 13 | 17 | 26 | 250 | 1000 | BK | CAD | 请求报价 |
| ULC-26-160-BL | 6 | 14 | 11 | 57 | 54 | 34 | 177 | 160 | 32 | 34 | 13 | 17 | 26 | 250 | 1000 | BL | CAD | 请求报价 |
| ULC-26-160-SG | 6 | 14 | 11 | 57 | 54 | 34 | 177 | 160 | 32 | 34 | 13 | 17 | 26 | 250 | 1000 | SG | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| ULC-AL | ULC-BL | ULC-BK/ULC-SG | |
|---|---|---|---|
| 主体 | 铝合金 阳极氧化处理 |
铝合金 滚筒抛光 |
铝合金 静电喷涂（各种颜色） |
| 内六角盘头小螺钉 | 钢 三价铬酸盐处理 |
钢 三价铬酸盐处理 |
钢 三价铬酸盐处理 |
| 螺母 | 钢 三价铬酸盐处理 |
钢 三价铬酸盐处理 |
钢 三价铬酸盐处理 |
| 垫圈 | 钢 三价铬酸盐处理 |
钢 三价铬酸盐处理 |
钢 三价铬酸盐处理 |
特点
- 从正面安装的偏置型拉手。
- 主体截面为便于抓握的椭圆形。
- 所有产品均附带安装用的内六角盘头小螺钉（M6×25）、螺母、垫圈。

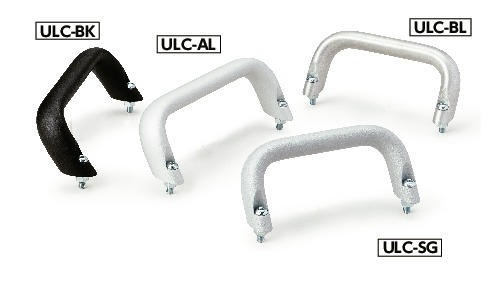

- 表面处理分为4种。可根据型号的末尾符号进行选择。
| 末尾符号 | 表面处理 |
|---|---|
| AL | 阳极氧化处理 |
| BL | 滚筒抛光 |
| BK | 静电喷涂（亚光黑） |
| SG | 静电喷涂（亚光银） |
