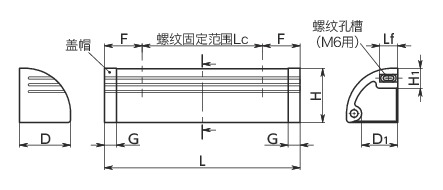

形状図
尺寸・CAD
单位 : mm
| 型号 | Lc | H | H1 | Lf | G | D | L | D1 | F | 质量 （g） |
容许载荷＊1 （N） |
主体 颜色 |
螺丝附带的服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ULE-500-A-AL | 456 | 36 | 13 | 12 | 8 | 34 | 500 | 24 | 22 | 365 | 1000 | AL | M6×12 | CAD | 请求报价 |
| ULE-500-A-BK | 456 | 36 | 13 | 12 | 8 | 34 | 500 | 24 | 22 | 365 | 1000 | BK | M6×12 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| ULE-AL 阳极氧化处理 | ULE-BK 静电喷涂 | |
|---|---|---|
| 主体 | 铝合金 阳极氧化处理 |
铝合金 静电喷涂（亚光黑） |
| 盖帽 | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
| 内六角螺栓 （螺丝附带的服务） |
SUSXM7 | SUSXM7 |
特点
- 设计时尚的拉手。
- 适合抽屉用的拉手。
- 在整个长度上加工有M6用的螺纹孔槽。可在螺纹固定范围Lc的任意位置安装螺丝，因此可自由选择安装尺寸。
- 备有标准型和标签安装型。

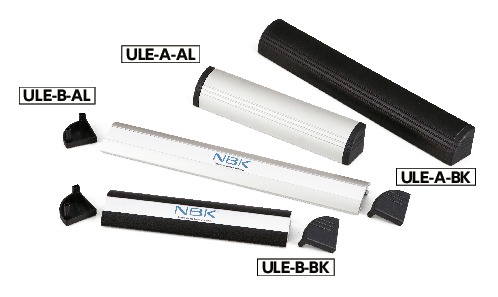

ULE-A----标准型
ULE-B----标签安装型 - 备有标签模板。请从NBK网站上下载。
- 选购件附带安装用的内六角螺栓（SUSXM7制）。请使用螺丝附带的服务（费用另计）。
