Nabeya Bi-tech

  • 拉手

铝制拉手

Aluminum Pull

ULF

安全注意事项

符号RoHS指令

ULF铝制拉手

形状図

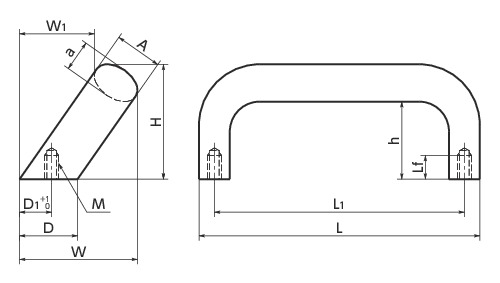

ULF铝制拉手寸法図

尺寸・CAD

选择

主体
颜色
所有
AL
BK
BL
SG

单位 : mm

型号 M Lf W H h L L1 D W1 D1 a A 质量
（g）		 容许载荷＊1
（N）		 主体
颜色		 螺丝附带的服务 螺纹尺寸 CAD下载 请求报价
ULF-20-112-AL M6 10 50 48 32 125 112 24 32 13.5 13 20 100 1000 AL M6×12 CAD 请求报价
ULF-20-112-BK M6 10 50 48 32 125 112 24 32 13.5 13 20 100 1000 BK M6×12 CAD 请求报价
ULF-20-112-BL M6 10 50 48 32 125 112 24 32 13.5 13 20 100 1000 BL M6×12 CAD 请求报价
ULF-20-112-SG M6 10 50 48 32 125 112 24 32 13.5 13 20 100 1000 SG M6×12 CAD 请求报价
ULF-20-128-AL M6 10 50 48 32 141 128 24 32 13.5 13 20 110 1000 AL M6×12 CAD 请求报价
ULF-20-128-BK M6 10 50 48 32 141 128 24 32 13.5 13 20 110 1000 BK M6×12 CAD 请求报价
ULF-20-128-BL M6 10 50 48 32 141 128 24 32 13.5 13 20 110 1000 BL M6×12 CAD 请求报价
ULF-20-128-SG M6 10 50 48 32 141 128 24 32 13.5 13 20 110 1000 SG M6×12 CAD 请求报价
ULF-26-128-AL M8 12 57 54 34 145 128 32 34 18 17 26 200 1000 AL M8×12 CAD 请求报价
ULF-26-128-BK M8 12 57 54 34 145 128 32 34 18 17 26 200 1000 BK M8×12 CAD 请求报价
ULF-26-128-BL M8 12 57 54 34 145 128 32 34 18 17 26 200 1000 BL M8×12 CAD 请求报价
ULF-26-128-SG M8 12 57 54 34 145 128 32 34 18 17 26 200 1000 SG M8×12 CAD 请求报价
ULF-26-160-AL M8 12 57 54 34 177 160 32 34 18 17 26 220 1000 AL M8×12 CAD 请求报价
ULF-26-160-BK M8 12 57 54 34 177 160 32 34 18 17 26 220 1000 BK M8×12 CAD 请求报价
ULF-26-160-BL M8 12 57 54 34 177 160 32 34 18 17 26 220 1000 BL M8×12 CAD 请求报价
ULF-26-160-SG M8 12 57 54 34 177 160 32 34 18 17 26 220 1000 SG M8×12 CAD 请求报价

＊1： 手用时的容许载荷。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

ULF-AL ULF-BL ULF-BK/ULF-SG
主体 铝合金
阳极氧化处理		 铝合金
滚筒抛光		 铝合金
静电喷涂（各种颜色）
内六角螺栓
（螺丝附带的服务）		 SUSXM7 SUSXM7 SUSXM7

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円) 購入数 ご購入
個 カート

＊取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじのサイズ ねじ本数（本） ねじの材質 ねじ付属サービス価格（円）

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

取りつけ用ねじ ご注文品番 価格(円) 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじのサイズ ねじ本数（本） ねじの材質 ねじ付属サービス価格（円）

特点

  • 偏置型。
  • 主体截面为便于抓握的椭圆形。
  • 拉手的粗细分为20mm、26mm 2种。

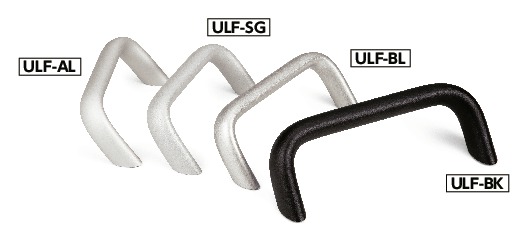

  • 表面处理分为4种。可根据型号的末尾符号进行选择。
末尾符号 表面处理
AL 阳极氧化处理
BL 滚筒抛光
BK 静电喷涂（亚光黑）
SG 静电喷涂（亚光银）
  • 选购件附带安装用的内六角螺栓（SUSXM7制）。请使用螺丝附带的服务（费用另计）。
