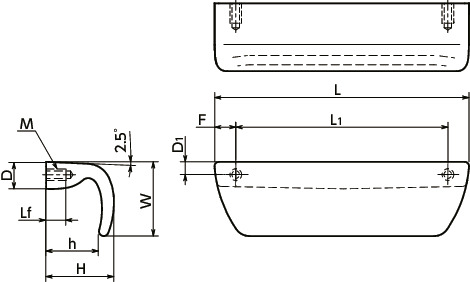

形状図
单位 : mm
| 型号 | M | Lf | W | H | h | D | D1 | L | L1 | F | 质量 (g) |
容许载荷＊1 （N） |
螺丝附带服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ULPS-120-A4 | M6 | 9 | 35 | 32 | 25 | 12.5 | 6 | 120 | 100 | 10 | 347 | 1000 | M6×10 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
没有符合上述条件的产品。
对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。
锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。
请变更输入值，再次搜索。
锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。
材质、表面处理
| ULPS-A4 | |
|---|---|
| 主体 | SUS316 喷丸 |
| 内六角螺栓 （螺丝附带服务） |
SUS316L |
取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス
ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）
また、オプション（別料金）で取りつけ用のねじを付属します。
| 取りつけ寸法L₁（mm）* | 取りつけ用ねじ | ご注文品番 | 価格(円) | 購入数 | ご購入 |
|---|---|---|---|---|---|
|
|
個 | カート |
＊取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
1mm指定の納期
| 数量（個） | 1mm指定の納期 |
|---|---|
| 1～9 | 実働１日目出荷 |
| 10～99 | 実働3日目出荷 |
取りつけ用ねじの仕様・価格
| ねじのサイズ | ねじ本数（本） | ねじの材質 | ねじ付属サービス価格（円） |
|---|---|---|---|
取りつけ用ねじ付属サービス
オプション（別料金）で取りつけ用のねじを付属します。
取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。
| 取りつけ用ねじ | ご注文品番 | 価格(円) | 購入数 | ご購入 |
|---|---|---|---|---|
| 個 | カート |
取りつけ用ねじの仕様・価格
| ねじのサイズ | ねじ本数（本） | ねじの材質 | ねじ付属サービス価格（円） |
|---|---|---|---|

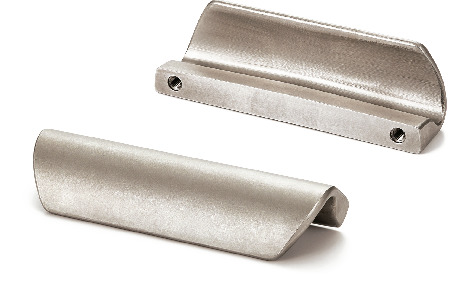

特点
- 使用具有优异耐腐蚀性的SUS316。
- 其形状不易积存液体，容易清扫。
- 选购件附带2个安装用内六角螺栓（SUS316L制）。请使用螺丝附带服务（费用另计）。
