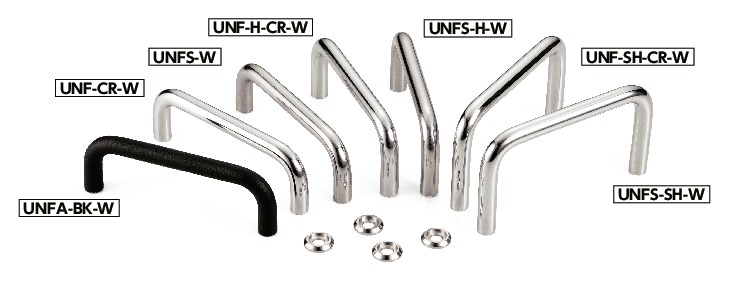

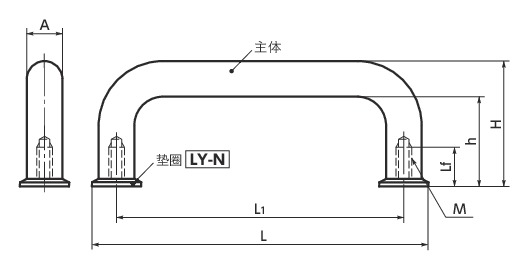

形状図
尺寸・CAD
单位 : mm
| 型号 | M | Lf | H | h | A | L1 | L | 质量 （g） |
容许载荷＊1 （N） |
主体颜色 | 螺丝附带服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UNFA-80-BF-W | M5 | 11.5 | 38.5 | 28.5 | 10 | 80 | 96 | 33 | 1000 | BF | M5×12 | CAD | 请求报价 |
| UNFA-80-BK-W | M5 | 11.5 | 38.5 | 28.5 | 10 | 80 | 96 | 33 | 1000 | BK | M5×12 | CAD | 请求报价 |
| UNFA-100-BF-W | M5 | 11.5 | 38.5 | 28.5 | 10 | 100 | 116 | 37 | 1000 | BF | M5×12 | CAD | 请求报价 |
| UNFA-100-BK-W | M5 | 11.5 | 38.5 | 28.5 | 10 | 100 | 116 | 37 | 1000 | BK | M5×12 | CAD | 请求报价 |
| UNFA-110-BF-W | M5 | 11.5 | 38.5 | 28.5 | 10 | 110 | 126 | 39 | 1000 | BF | M5×12 | CAD | 请求报价 |
| UNFA-110-BK-W | M5 | 11.5 | 38.5 | 28.5 | 10 | 110 | 126 | 39 | 1000 | BK | M5×12 | CAD | 请求报价 |
| UNFA-120-BF-W | M5 | 11.5 | 38.5 | 28.5 | 10 | 120 | 136 | 41 | 1000 | BF | M5×12 | CAD | 请求报价 |
| UNFA-120-BK-W | M5 | 11.5 | 38.5 | 28.5 | 10 | 120 | 136 | 41 | 1000 | BK | M5×12 | CAD | 请求报价 |
| UNFA-125-BF-W | M5 | 11.5 | 38.5 | 28.5 | 10 | 125 | 141 | 42 | 1000 | BF | M5×12 | CAD | 请求报价 |
| UNFA-125-BK-W | M5 | 11.5 | 38.5 | 28.5 | 10 | 125 | 141 | 42 | 1000 | BK | M5×12 | CAD | 请求报价 |
| UNFA-160-BF-W | M5 | 11.5 | 38.5 | 28.5 | 10 | 160 | 176 | 50 | 1000 | BF | M5×12 | CAD | 请求报价 |
| UNFA-160-BK-W | M5 | 11.5 | 38.5 | 28.5 | 10 | 160 | 176 | 50 | 1000 | BK | M5×12 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UNFA-BF-W | UNFA-BK-W | |
|---|---|---|
| 主体 | 铝合金 磨光 |
铝合金 静电喷涂（亚光黑） |
| 垫圈 | SUS303 滚筒抛光 |
SUS303 滚筒抛光 |
| 内六角螺栓 （螺丝附带的服务） |
SUSXM7 | SUSXM7 |
